4-7

สม่ำเสมอหรือที่เรียกว่า Uniform หรือ Plane Slope ทำให้ทราบว่าที่ความลาดนี้จะ Contour Point

อยู่หรือไม่ถ้ามีก็จุดไว้แล้วลาก Contour line ทีหลังได้เส้น Contour ตามต้องการวิธีนี้นิยมใช้มาก

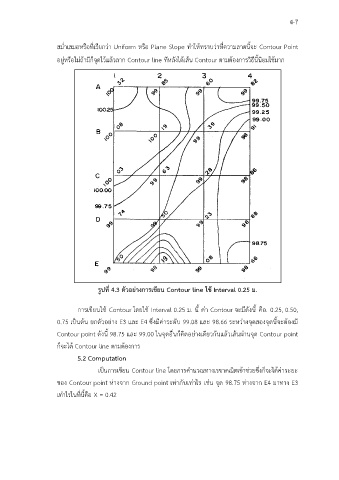

รูปที่ 4.3 ตัวอย่างการเขียน Contour line ใช้ Interval 0.25 ม.

การเขียนใช้ Contour โดยใช้ Interval 0.25 ม. นี้ ค่า Contour จะมีดังนี้ คือ. 0.25, 0.50,
0.75 เป็นต้น ยกตัวอย่าง E3 และ E4 ซึ่งมีค่าระดับ 99.08 และ 98.66 ระหว่างจุดสองจุดนี้จะต้องมี

Contour point ดังนี้ 98.75 และ 99.00 ในจุดอื่นก็คิดอย่างเดียวกันแล้วเส้นผ่านจุด Contour point

ก็จะได้ Contour line ตามต้องการ
5.2 Computation

้
้
เป็นการเขียน Contour line โดยการคำนวณทางเรขาคณิตเขาช่วยซึ่งก็จะไดคาระยะ
่
ของ Contour point ห่างจาก Ground point เท่ากับเท่าไร เช่น จุด 98.75 ห่างจาก E4 มาทาง E3
เท่าไรในที่นี้คือ X = 0.42
