Page 60 - การสำรวจ

4-5

interval ด้วย Spot Elev. ที่ได้นี้ได้จากการส่องกล้องระดับ สี่เหลี่ยมที่ใช้อาจเป็นสี่เหลี่ยมจตุรัส หรือ
ั
สี่เหลี่ยมผืนผ้าก็ได้เช่นเดียวกันเมื่อเราได้ Spot Elev. หรือ Spot height เราจะนำไป Plot หรือเขียน

Contour line ต่อไป

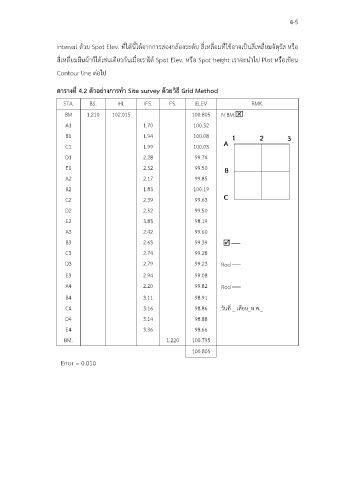

ตารางที่ 4.2 ตัวอย่างการทำ Site survey ด้วยวิธี Grid Method

STA. BS. HI. IFS. FS. ELEV RMK.
BM 1.210 102.015 100.805 N BM.
A1 1.70 100.32

B1 1.94 100.08
C1 1.99 100.03
D1 2.28 99.74

E1 2.52 99.50
A2 2.17 99.85
B2 1.83 100.19

C2 2.39 99.63
D2 2.52 99.50
E2 3.83 98.19

A3 2.42 99.60
B3 2.63 99.39  ⎯
C3 2.74 99.28

D3 2.79 99.23 Rod ⎯
E3 2.94 99.08

A4 2.20 99.82 Rod ⎯
B4 3.11 98.91
C4 3.16 98.86 วันที่ _ เดือน_พ.ศ._

D4 3.14 98.88
E4 3.36 98.66

BM. 1.220 100.795
100.805
Error = 0.010
