4-10

7. การใช้ประโยชน์จากแผนที่ภูมิประเทศหรือแผนที่ Contour

ิ
7.1 การเขียนรูปตัดซึ่งใช้ประโยชน์ในการคำนวณงานดินอย่างหยาบ ๆ ใช้ดูลักษณะของพื้นดน
ที่จะเขียนออกมาได้โดยการกำหนด V - Scale ส่วน Map Scale ทราบจากแผนที่แล้วซึ่งก็คือ H -

Scale นั่นเอง

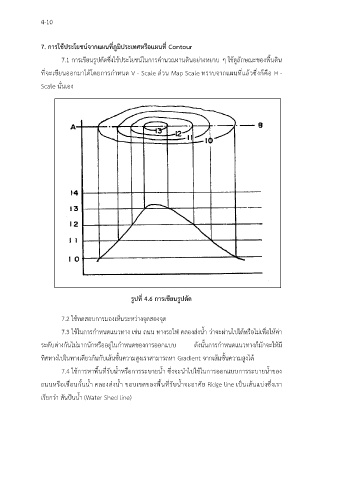

รูปที่ 4.6 การเขียนรูปตัด

7.2 ใช้ทดสอบการมองเห็นระหว่างจุดสองจุด

7.3 ใชในการกำหนดแนวทาง เช่น ถนน ทางรถไฟ คลองส่งน้ำ ว่าจะผ่านไปได้หรือไม่เพื่อให้ค่า
้
ระดับต่างกันไม่มากนักหรืออยู่ในกำหนดของการออกแบบ ดังนั้นการกำหนดแนวทางก็มักจะให้มี

ทิศทางไปในทางเดียวกันกับเส้นชั้นความสูงเราสามารถหา Gradient จากเส้นชั้นความสูงได้

7.4 ใช้การหาพื้นที่รับน้ำหรือการระบายน้ำ ซึ่งจะนำไปใช้ในการออกแบบการระบายน้ำของ

ถนนหรือเขื่อนกั้นน้ำ คลองส่งน้ำ ขอบเขตของพื้นที่รับน้ำจะอาศัย Ridge line เป็นเส้นแบ่งซึ่งเรา

เรียกว่า สันปันน้ำ (Water Shed line)
