4-8

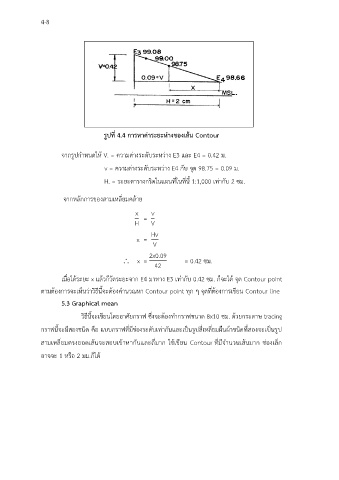

รูปที่ 4.4 การหาค่าระยะห่างของเส้น Contour

จากรูปกำหนดให้ V. = ความต่างระดับระหว่าง E3 และ E4 = 0.42 ม.

v = ความต่างระดับระหว่าง E4 กับ จุด 98.75 = 0.09 ม.
H. = ระยะตารางกริดในแผนที่ในที่นี้ 1:1,000 เทากับ 2 ซม.
่

จากหลักการของสามเหลี่ยมคล้าย

x v
=
H V
Hv
x =
V

2x0.09
 x = = 0.42 ซม.
42

้
เมื่อได้ระยะ x แล้วก็วัดระยะจาก E4 มาทาง E3 เท่ากับ 0.42 ซม. ก็จะได จุด Contour point
ตามต้องการจะเห็นว่าวิธีนี้จะต้องคำนวณหา Contour point ทุก ๆ จุดที่ต้องการเขียน Contour line
5.3 Graphical mean

วิธีนี้จะเขียนโดยอาศัยกราฟ ซึ่งจะต้องทำกราฟขนาด 8x10 ซม. ด้วยกระดาษ tracing

ี่
่
กราฟนี้จะมีสองชนิด คือ แบบกราฟที่มีช่องระดับเทากันและเป็นรูปสเหลี่ยมผืนผ้าชนิดทสองจะเป็นรูป
ี่
ี่
สามเหลี่ยมตรงยอดเส้นจะสอบเข้าหากันและถี่มาก ใช้เขียน Contour ทมีจำนวนเส้นมาก ช่องเลก
็
อาจจะ 1 หรือ 2 มม.ก็ได้
