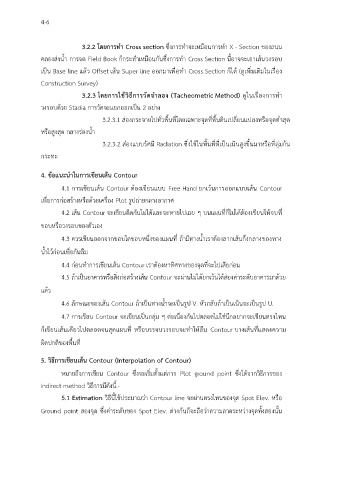

4-6

3.2.2 โดยการทำ Cross section ซึ่งการทำจะเหมือนการทำ X - Section ของถนน

้
คลองส่งน้ำ การจด Field Book ก็กระทำเหมือนกันซึ่งการทำ Cross Section นี้อาจจะเอาเสนวงรอบ
เป็น Base line แล้ว Offset เส้น Super line ออกมาเพื่อทำ Cross Section ก็ได้ (ดูเพิ่มเติมในเรื่อง

Construction Survey)

3.2.3 โดยการใช้วิธีการวัดจำลอง (Tacheometric Method) ดูในเรื่องการทำ
วงรอบด้วย Stadia การวัดจะแยกออกเป็น 2 อย่าง

ี่
ุ
3.2.3.1 ส่องกระจายไปทั่วพื้นทโดยเฉพาะจดที่พื้นดินเปลยนแปลงหรือจดตำสด
ี่
ุ
ุ
่
หรือสูงสุด กลางร่องน้ำ
3.2.3.2 ส่องแบบรัศมี Radiation ซึ่งใช้ในพื้นที่ที่เป็นเนินสูงขึ้นมาหรือที่ลุ่มก้น
กระทะ

4. ข้อแนะนำในการเขียนเส้น Contour

4.1 การเขียนเส้น Contour ต้องเขียนแบบ Free Hand ยกเว้นการออกแบบเส้น Contour

เพื่อการก่อสร้างหรือด้วยเครื่อง Plot รูปถ่ายกลางอากาศ
4.2 เส้น Contour จะเขียนติดกันไม่ได้และจะหายไปเฉย ๆ บนแผนที่ก็ไม่ได้ต้องเขียนให้จบท ี่

ขอบหรือวงรอบของตัวเอง

4.3 ควรเขียนออกจากขอบใดขอบหนึ่งของแผนที่ ถ้ามีทางน้ำเราตองลากเส้นกึ่งกลางของทาง
้
น้ำไว้ก่อนเพื่อกันลืม

ี
4.4 ก่อนทำการเขียนเส้น Contour เราต้องหาทิศทางของจุดที่จะไปเสยก่อน
4.5 ถ้าเป็นอาคารหรือสิ่งก่อสร้างเส้น Contour จะผ่านไม่ได้ยกเว้นได้ส่องค่าระดับอาคารมาด้วย
แล้ว

้
4.6 ลักษณะของเส้น Contour ถ้าเป็นทางน้ำจะเป็นรูป V. หัวกลับถาเป็นเนินจะเป็นรูป U.
4.7 การเขียน Contour จะเขียนเป็นกลุ่ม ๆ ต่อเนื่องกันไปตลอดไม่ใช่นึกอยากจะเขียนตรงไหน

ก็เขียนเส้นเดียวไปตลอดจนสุดแผนที่ หรือบรรจบวงรอบจะทำให้ลืม Contour บางเส้นที่แสดงความ

ผิดปกติของพื้นที่

5. วิธีการเขียนเส้น Contour (Interpolation of Contour)

หมายถึงการเขียน Contour ซึ่งจะเริ่มตั้งแต่การ Plot ground point ซึ่งได้จากวิธีการของ
Indirect method วิธีการมีดังนี้.-

5.1 Estimation วิธีนี้ใช้ประมาณว่า Contour line จะผ่านตรงไหนของจุด Spot Elev. หรือ

ุ
Ground point สองจด ซึ่งค่าระดับของ Spot Elev. ต่างกันก็จะถือว่าความลาดระหว่างจุดทั้งสองนั้น
