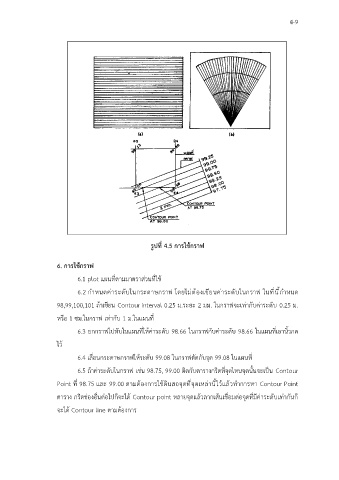

รูปที่ 4.5 การใช้กราฟ

6. การใช้กราฟ

้
6.1 plot แผนที่ตามมาตราส่วนที่ใช
6.2 กำหนดค่าระดับในกระดาษกราฟ โดยไม่ต้องเขียนค่าระดับในกราฟ ในที่นี้กำหนด

่
่
98,99,100,101 ถ้าเขียน Contour interval 0.25 ม.ระยะ 2 มม. ในกราฟจะเทากับคาระดบ 0.25 ม.
ั
หรือ 1 ซม.ในกราฟ เท่ากับ 1 ม.ในแผนที่
6.3 ยกกราฟไปทับในแผนที่ให้ค่าระดับ 98.66 ในกราฟกับค่าระดับ 98.66 ในแผนที่เอานิ้วกด

ไว้

ี่
6.4 เลื่อนกระดาษกราฟให้ระดับ 99.08 ในกราฟตัดกับจุด 99.08 ในแผนท
6.5 ถ้าค่าระดับในกราฟ เช่น 98.75, 99.00 ติดกับตารางกริดที่จุดไหนจุดนั้นจะเป็น Contour

ี่
Point ท 98.75 และ 99.00 ตามต้องการใช้ดินสอจุดที่จุดเหล่านี้ไว้แล้วทำการหา Contour Point
ั
่
ตาราง กริดช่องอื่นต่อไปก็จะได้ Contour point หลายจุดแล้วลากเส้นเชื่อมต่อจุดที่มีคาระดบเทากันก็
่
จะได้ Contour line ตามต้องการ
