4-4

3.1.1 กล้องระดับ

่
่
ซึ่งจะต้องอาศัยหมุดวงรอบที่มีอยู่แลวหาเส้น Contour อยู่ที่ไหน เชนถ้าสอง
้
้
B.S.ไปยัง B.M.ซึ่งมีค่าระดับ 99.50 อ่าน B.S.ได้เท่ากับ 1.55 ถ้าต้องการ Contour เส้นที่ 100 จะตอง
ขยับ Staff อ่านค่า F.S.เท่าไร

สูตร Elev. = H.I. - F.S.
แทนค่า 100 = (99.50 + 1.55) - F.S.

F.S. = 101.05 - 100

= 1.05 ม.

จุดที่ตั้งสตาฟ ( Staff ) แล้วกล้องอ่านได้เท่า 1.05 จุดนั้นคือจุดท Contour เส้นที่ 100 ผานใช ้
่
ี่
กล้องวัดมุมและวัดระยะ Stadia ไปยังจุดที่มีค่าเท่ากับ 100 นั้น ก็จะ Plot รูปได้ตามต้องการเสน
้
Contour เส้นอื่นก็ทำเช่นเดียวกัน

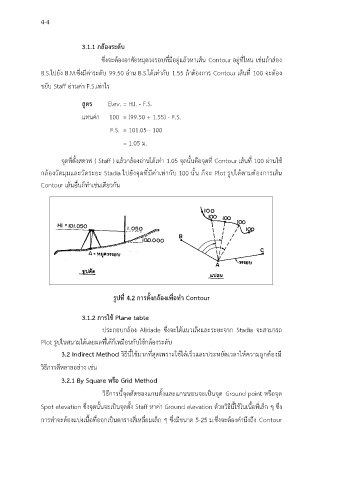

รูปที่ 4.2 การตงกล้องเพื่อทำ Contour
ั้

3.1.2 การใช้ Plane table

ประกอบกล้อง Alidade ซึ่งจะได้แนวเล็งและระยะจาก Stadia จะสามารถ

Plot รูปในสนามได้เลยผลที่ได้ก็เหมือนกับใช้กล้องระดับ
3.2 Indirect Method วิธีนี้ใช้มากที่สุดเพราะใช้ได้เร็วและประหยัดเวลาให้ความถูกต้องมี

วิธีการดีหลายอย่าง เช่น

3.2.1 By Square หรือ Grid Method

ุ
วิธีการนี้จุดตัดของแกนตั้งและแกนนอนจะเป็นจุด Ground point หรือจด
Spot elevation ซึ่งจุดนั้นจะเป็นจุดตั้ง Staff หาค่า Ground elevation ด้วยวิธีนี้ใช้ในเนื้อที่เล็ก ๆ ซึ่ง

การทำจะต้องแบ่งเนื้อทออกเป็นตารางสี่เหลี่ยมเลก ๆ ซึ่งมีขนาด 5-25 ม.ซึ่งจะต้องคำนึงถึง Contour
ี่
็
