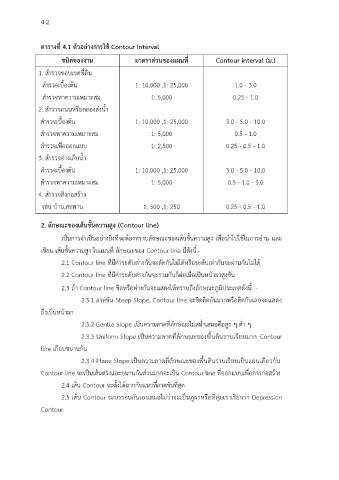

4-2

ตารางที่ 4.1 ตัวอย่างการใช้ Contour Interval

ชนิดของงาน มาตราส่วนของแผนที่ Contour interval (ม.)

ี่
1. สำรวจขอบเขตทดิน
สำรวจเบื้องต้น 1: 10,000 ,1: 25,000 1.0 - 3.0
สำรวจหาความเหมาะสม 1: 5,000 0.25 - 1.0

2. สำรวจถนนหรือคลองส่งน้ำ

สำรวจเบื้องต้น 1: 10,000 ,1: 25,000 3.0 - 5.0 - 10.0
สำรวจหาความเหมาะสม 1: 5,000 0.5 - 1.0

สำรวจเพื่อออกแบบ 1: 2,500 0.25 - 0.5 - 1.0
3. สำรวจอ่างเก็บน้ำ

สำรวจเบื้องต้น 1: 10,000 ,1: 25,000 3.0 - 5.0 - 10.0

สำรวจหาความเหมาะสม 1: 5,000 0.5 - 1.0 - 3.0
4. สำรวจสิ่งก่อสร้าง

เช่น บ้าน,สะพาน 1: 500 ,1: 250 0.25 - 0.5 - 1.0

2. ลักษณะของเส้นชั้นความสูง (Contour line)

เป็นการจำเป็นอย่างยิ่งที่จะต้องทราบลักษณะของเส้นชั้นความสูง เพื่อนำไปใช้ในการอ่าน และ

เขียน เส้นชั้นความสูง ในแผนที่ ลักษณะของ Contour line มีดังนี้.-
2.1 Contour line ที่มีค่าระดับตางกันจะตัดกันไม่ได้หรือระดับเท่ากันจะผ่านกันไม่ได้
่
2.2 Contour line ที่มีค่าระดับต่างกันจะรวมกันก็ต่อเมื่อเป็นหน้าผาสูงชัน

2.3 ถ้า Contour line ชิดหรือห่างกันจะแสดงให้ทราบถึงลักษณะภูมิประเทศดังนี้. -
2.3.1 ลาดชัน Steep Slope, Contour line จะชิดติดกันมากหรือติดกันเลยจะแสดง

ถึงเป็นหน้าผา

2.3.2 Gentle Slope เป็นความลาดที่ลักษณะไม่สม่ำเสมอคือสูง ๆ ต่ำ ๆ
2.3.3 Uniform Slope เป็นความลาดที่ลักษณะของพื้นดินราบเรียบมาก Contour

line เกือบขนานกัน

2.3.4 Plane Slope เป็นความลาดที่ลักษณะของพื้นดินราบเรียบเป็นแผ่นเดียวกัน
Contour line จะเป็นเส้นตรงและขนานกันส่วนมากจะเป็น Contour line ที่ออกแบบเพื่อการก่อสร้าง

้
2.4 เส้น Contour จะตั้งไดฉากกับแนวที่ลาดชันที่สุด
2.5 เส้น Contour จะบรรจบกันเองเสมอไม่ว่าจะเป็นภูผาหรือที่ลุ่มเราเรียกว่า Depression
Contour
