10-3

10.5 ความสามารถ

10.5.1 ใช้ในการบดทับวัสดุต่าง ๆ ให้แน่น โดยเฉพาะชั้นผิวของวัสดุในการก่อสร้างต่าง ๆ
10.5.2 การไต่ลาด 27 เปอร์เซนต์ (16 องศา)

10.5.3 ระยะวงเลี้ยวด้านนอก 6.1 เมตร

10.5.4 บดทับได้กว้าง 1.90 - 2.20 เมตร

10.5.5 เอียงทางข้าง 35 องศา (19 %)

10.5.6 ความเร็วเกียร์ตํ่า 0 - 8 กม./ชม.
10.5.7 ความเร็วเกียร์สูง 0 - 13 กม./ชม. (ไม่ควรใช้ในการทํางานบดอัด)

10.6 แผงเครื่องวัดและที่นั่งพลประจํา

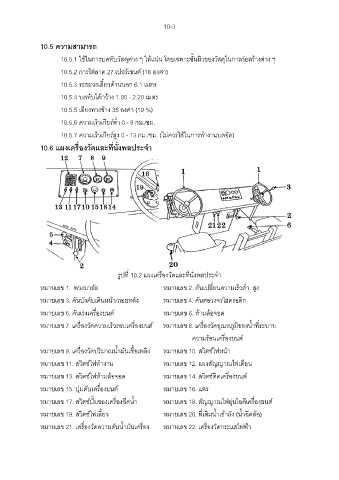

รูปที่ 10.2 แผงเครื่องวัดและที่นั่งพลประจํา

หมายเลข 1. พวงมาลัย หมายเลข 2. คันเปลี่ยนความเร็วตํ่า, สูง
หมายเลข 3. คันบังคับเดินหน้า/ถอยหลัง หมายเลข 4. คันต่อวงจรไฮดรอลิก

หมายเลข 5. คันเร่งเครื่องยนต์ หมายเลข 6. ห้ามล้อจอด

หมายเลข 7. เครื่องวัดความเร็วรอบเครื่องยนต์ หมายเลข 8. เครื่องวัดอุณหภูมิของนํ้าที่ระบาย

ความร้อนเครื่องยนต์

หมายเลข 9. เครื่องวัดปริมาณนํ้ามันเชื้อเพลิง หมายเลข 10. สวิตช์ไฟหน้า
หมายเลข 11. สวิตช์ไฟทํางาน หมายเลข 12. แผงสัญญาณไฟเตือน

หมายเลข 13. สวิตช์ไฟห้ามล้อจอด หมายเลข 14. สวิตช์ติดเครื่องยนต์

หมายเลข 15. ปุ่มดับเครื่องยนต์ หมายเลข 16. แตร

หมายเลข 17. สวิตช์ปั้มของเครื่องฉีดนํ้า หมายเลข 18. สัญญาณไฟอุ่นไอดีเครื่องยนต์

หมายเลข 19. สวิตช์ไฟเลี้ยว หมายเลข 20. ที่เติมนํ้าเข้าถัง (นํ้าฉีดล้อ)
หมายเลข 21. เครื่องวัดความดันนํ้ามันเครื่อง หมายเลข 22. เครื่องวัดกระแสไฟฟ้า
