Page 201 - เครื่องมือช่างชั้นต้น
P. 201
10-8

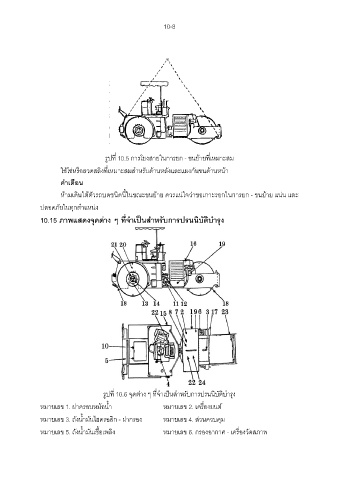

รูปที่ 10.5 การโยงสายในการยก - ขนย้ายที่เหมาะสม
ใช้โซ่หรือลวดสลิงที่เหมาะสมสําหรับด้านหลังและแผงกันชนด้านหน้า
คําเตือน
ห้ามเดินใต้ตัวรถบดชนิดนี้ในขณะขนย้าย ควรแน่ใจว่าขอเกาะรอกในการยก - ขนย้าย แน่น และ
ปลอดภัยในทุกตําแหน่ง
10.15 ภาพแสดงจุดต่าง ๆ ที่จําเป็นสําหรับการปรนนิบัติบํารุง
รูปที่ 10.6 จุดต่าง ๆ ที่จําเป็นสําหรับการปรนนิบัติบํารุง
หมายเลข 1. ฝาครอบหม้อนํ้า หมายเลข 2. เครื่องยนต์
หมายเลข 3. ถังนํ้ามันไฮดรอลิก - ฝากรอง หมายเลข 4. ส่วนควบคุม
หมายเลข 5. ถังนํ้ามันเชื้อเพลิง หมายเลข 6. กรองอากาศ - เครื่องวัดสภาพ
