Page 86 - การวางแผนการก่อสร้าง

6-10

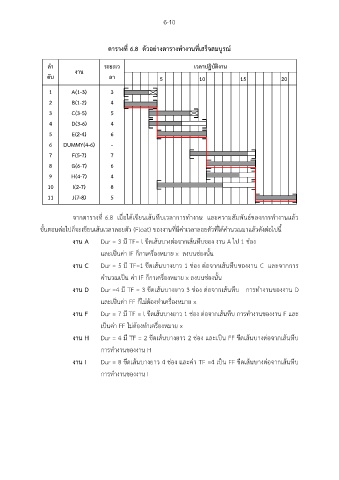

ตารางที่ 6.8 ตัวอย่างตารางท างานที่เสร็จสมบูรณ์
ล า ระยะเว เวลาปฏิบัติงาน

ดับ งาน ลา
5 10 15 20

1 A(1-3) 3
2 B(1-2) 4

3 C(3-5) 5
4 D(3-6) 4

5 E(2-4) 6

6 DUMMY(4-6) -
7 F(5-7) 7

8 G(6-7) 6
9
10 H(4-7) 4
I(2-7)
8

11 J(7-8) 5

จากตารางที่ 6.8 เมื่อได้เขียนเส้นทึบเวลาการท างาน และความสัมพนธ์ของการท างานแล้ว
ั
ขั้นตอนต่อไปก็จะเขียนเส้นเวลาลอยตัว (Float) ของงานที่มีค่าเวลาลอยตัวที่ได้ค านวณมาแล้วดังต่อไปนี้

งาน A Dur = 3 มี TF= l ขีดเส้นบางต่อจากเส้นทึบของ งาน A ไป 1 ช่อง
และเป็นค่า IF ก็กาเครื่องหมาย x ลงบนช่องนั้น

งาน C Dur = 5 มี TF=1 ขีดเส้นบางยาว 1 ช่อง ต่อจากเส้นทึบของงาน C และจากการ

ค านวณเป็น ค่า IF ก็กาเครื่องหมาย x ลงบนช่องนั้น
งาน D Dur =4 มี TF = 3 ขีดเส้นบางยาว 3 ช่อง ต่อจากเส้นทึบ การท างานของงาน D

และเป็นค่า FF ก็ไม่ต้องท าเครื่องหมาย x

งาน F Dur = 7 มี TF = l ขีดเส้นบางยาว 1 ช่อง ต่อจากเส้นทึบ การท างานของงาน F และ
เป็นค่า FF ไม่ต้องท าเครื่องหมาย x

งาน H Dur = 4 มี TF = 2 ขีดเส้นบางยาว 2 ช่อง และเป็น FF ขีดเส้นบางต่อจากเส้นทึบ

การท างานของงาน H
งาน I Dur = 8 ขีดเส้นบางยาว 4 ช่อง และค่า TF =4 เป็น FF ขีดเส้นบางต่อจากเส้นทึบ

การท างานของงาน I
