Page 84 - การวางแผนการก่อสร้าง

6-8

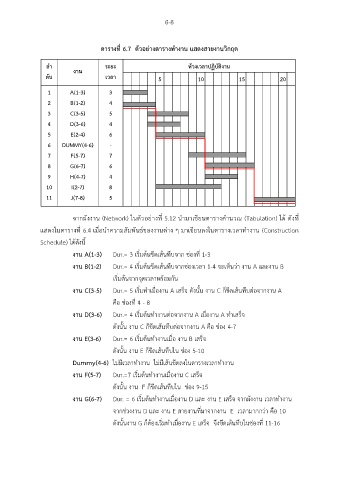

ตารางที่ 6.7 ตัวอย่างตารางท างาน แสดงสายงานวิกฤต
ล า ระยะ ห้วงเวลาปฏิบัติงาน

งาน
ดับ เวลา 5 10 15 20

1 A(1-3) 3
2 B(1-2) 4

3 C(3-5) 5
4 D(3-6) 4

5 E(2-4) 6

6 DUMMY(4-6) -
7 F(5-7) 7

8 G(6-7) 6
9 H(4-7) 4

10 I(2-7) 8
11 J(7-8) 5

จากผังงาน (Network) ในตัวอย่างที่ 5.12 น ามาเขียนตารางค านวณ (Tabulation) ได้ ดังที่
ั
แสดงในตารางที่ 6.4 เมื่อน าความสัมพนธ์ของงานต่าง ๆ มาเขียนลงในตารางเวลาท างาน (Construction
Schedule) ได้ดังนี้

งาน A(1-3) Dur.= 3 เริ่มต้นขีดเส้นทึบจาก ช่องที่ 1-3
งาน B(1-2) Dur.= 4 เริ่มต้นขีดเส้นทึบจากช่องเวลา 1-4 จะเห็นว่า งาน A และงาน B

เริ่มต้นจากจุดเวลาพร้อมกัน
งาน C(3-5) Dur.= 5 เริ่มท าเมื่องาน A เสร็จ ดังนั้น งาน C ก็ขีดเส้นทึบต่อจากงาน A

คือ ช่องที่ 4 - 8

งาน D(3-6) Dur.= 4 เริ่มต้นท างานต่อจากงาน A เมื่องาน A ท าเสร็จ
ดังนั้น งาน C ก็ขีดเส้นทึบต่อจากงาน A คือ ช่อง 4-7

งาน E(3-6) Dur.= 6 เริ่มต้นท างานเมื่อ งาน B เสร็จ

ดังนั้น งาน E ก็ขีดเส้นทึบใน ช่อง 5-10
Dummy(4-6) ไม่มีเวลาท างาน ไม่มีเส้นขีดลงในตารางเวลาท างาน

งาน F(5-7) Dur.=7 เริ่มต้นท างานเมื่องาน C เสร็จ

ดังนั้น งาน F ก็ขีดเส้นทึบใน ช่อง 9-15
งาน G(6-7) Dur. = 6 เริ่มต้นท างานเมื่องาน D และ งาน E เสร็จ จากผังงาน เวลาท างาน

จากช่วงงาน D และ งาน E สายงานที่มาจากงาน E เวลามากกว่า คือ 10

ดังนั้นงาน G ก็ต้องเริ่มท าเมื่องาน E เสร็จ จึงขีดเส้นทึบในช่องที่ 11-16
