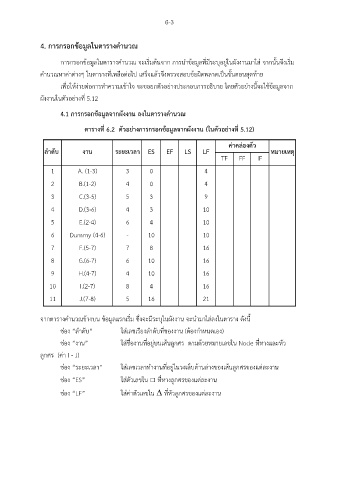

Page 79 - การวางแผนการก่อสร้าง

6-3

4. การกรอกข้อมูลในตารางค านวณ

การกรอกข้อมูลในตารางค านวณ จะเริ่มต้นจาก การน าข้อมูลที่มีระบุอยู่ในผังงานมาใส่ จากนั้นจึงเริ่ม

ค านวณหาค่าต่างๆ ในตารางที่เหลือต่อไป เสร็จแล้วจึงตรวจสอบข้อผิดพลาดเป็นขั้นตอนสุดท้าย

เพื่อให้ง่ายต่อการท าความเข้าใจ จะขอยกตัวอย่างประกอบการอธิบาย โดยตัวอย่างนี้จะใช้ข้อมูลจาก
ผังงานในตัวอย่างที่ 5.12

4.1 การกรอกข้อมูลจากผังงาน ลงในตารางค านวณ

ตารางที่ 6.2 ตัวอย่างการกรอกข้อมูลจากผังงาน (ในตัวอย่างที่ 5.12)

่
ั
่
คาคลองตว
ลาดบ งาน ระยะเวลา ES EF LS LF หมายเหต ุ

ั
TF FF IF
1 A. (1-3) 3 0 4
2 B.(1-2) 4 0 4
3 C.(3-5) 5 3 9

4 D.(3-6) 4 3 10

5 E.(2-4) 6 4 10
6 Dummy (4-6) - 10 10

7 F.(5-7) 7 8 16

8 G.(6-7) 6 10 16

9 H.(4-7) 4 10 16

10 I.(2-7) 8 4 16
11 J.(7-8) 5 16 21

จากตารางค านวณข้างบน ข้อมูลแรกเริ่ม ซึ่งจะมีระบุในผังงาน จะน ามาใส่ลงในตาราง ดังนี้
ช่อง “ล าดับ” ใส่เลขเรียงล าดับที่ของงาน (ต้องก าหนดเอง)

ช่อง “งาน” ใส่ชื่องานที่อยู่บนเส้นลูกศร ตามด้วยหมายเลขใน Node ที่หางและหัว

ลูกศร (ค่า I - J)
ช่อง “ระยะเวลา” ใส่เลขเวลาท างานที่อยู่ในวงเล็บด้านล่างของเส้นลูกศรของแต่ละงาน

ช่อง “ES” ใส่ตัวเลขใน □ ที่หางลูกศรของแต่ละงาน

ช่อง “LF” ใส่ค่าตัวเลขใน  ที่หัวลูกศรของแต่ละงาน
