4-10

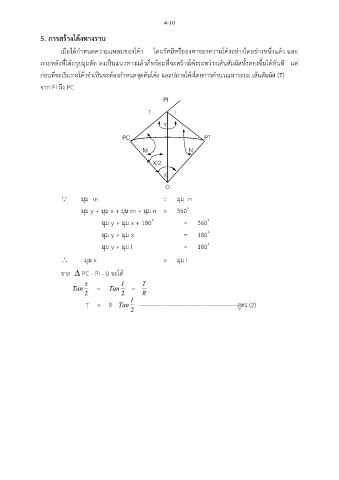

5. การสร้างโค้งทางราบ

เมื่อได้กำหนดความแหลมของโค้ง โดยรัศมีหรือองศาของความโค้งอย่างใดอย่างหนึ่งแล้ว และ

ภายหลังที่ได้กรุยมุมตัด ลงเป็นแนวทางแล้วก็พร้อมที่จะสร้างโค้งระหว่างเส้นสัมผัสทั้งสองขึ้นได้ทันที แต่
ก่อนที่จะเริ่มวางโค้งจำเป็นจะต้องกำหนดจุดต้นโค้ง และปลายโค้งโดยการคำนวณหาระยะ เส้นสัมผัส (T)

จาก PI ถึง PC

PI
T I

Y

PC PT

M N
X/2

X

O
 มุม m = มุม n

มุม y + มุม x + มุม m + มุม n = 360 ํ

มุม y + มุม x + 180 ํ = 360 ํ
มุม y + มุม x = 180 ํ

มุม y + มุม I = 180 ํ

 มุม x = มุม I

จาก  PC - PI - 0 จะได้
x I T
Tan = Tan =
2 2 R
I
T = R Tan --------------------------------------------------สูตร (2)
2
