4-6

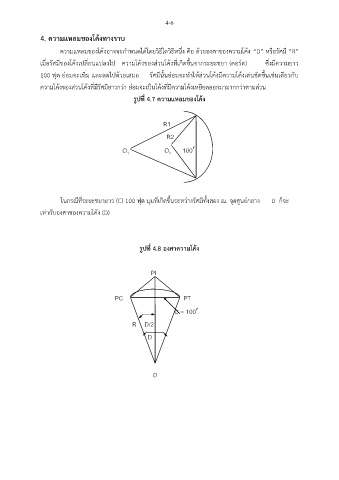

4. ความแหลมของโค้งทางราบ

ความแหลมของโค้งอาจจะกำหนดได้โดยวิธีใดวิธีหนึ่ง คือ ด้วยองศาของความโค้ง “D” หรือรัศมี “R”

เมื่อรัศมีของโค้งเปลี่ยนแปลงไป ความโค้งของส่วนโค้งที่เกิดขึ้นจากระยะชยา (คอร์ด) ซึ่งมีความยาว
ุ
ิ่
100 ฟต ย่อมจะเพม และลดไปด้วยเสมอ รัศมีนั้นย่อมจะทำให้ส่วนโค้งมีความโค้งเด่นชัดขึ้นเช่นเดียวกับ
ความโค้งของส่วนโค้งที่มีรัศมียาวกว่า ย่อมจะเป็นโค้งที่มีความโค้งเหยียดออกมามากกว่าตามส่วน
รูปที่ 4.7 ความแหลมของโค้ง

R1

R2

O 100
O 1 2

ิ
ในกรณีที่ระยะชยายาว (C) 100 ฟุต มุมที่เกดขึ้นระหว่างรัศมีทั้งสอง ณ. จุดศูนย์กลาง 0 ก็จะ
เท่ากับองศาของความโค้ง (D)

รูปที่ 4.8 องศาความโค้ง

PI

PC PT

C = 100

R D/2

D

O
