4-14

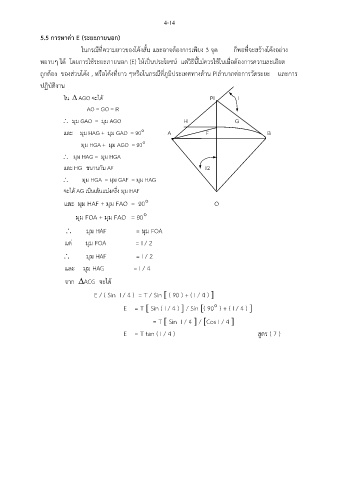

5.5 การหาค่า E (ระยะภายนอก)

ในกรณีที่ความยาวของโค้งสั้น และอาจต้องการเพียง 3 จุด ก็พอที่จะสร้างโค้งอย่าง
หยาบๆ ได้ โดยการใช้ระยะภายนอก (E) ให้เป็นประโยชน์ แต่วิธีนี้ไม่ควรใช้ในเมื่อต้องการความละเอียด

ถูกต้อง ของส่วนโค้ง , หรือโค้งที่ยาว ๆหรือในกรณีที่ภูมิประเทศทางด้าน PIลำบากต่อการวัดระยะ และการ

ปฏิบัติงาน
ใน  AGO จะได้ PI I

AO = GO = R
 มุม GAO = มุม AGO H G

และ มุม HAG + มุม GAO = 90 A F B

มุม HGA + มุม AGO = 90
 มุม HAG = มุม HGA

และ HG ขนานกับ AF I/2
 มุม HGA = มุม GAF = มุม HAG

่
็
จะได้ AG เปนเส้นแบ่งครึง มุม HAF
และ มุม HAF + มุม FAO = 90 O
มุม FOA + มุม FAO = 90

 มุม HAF = มุม FOA
แต่ มุม FOA = I / 2

 มุม HAF = I / 2

และ มุม HAG = I / 4
จาก ACG จะได้

E / ( Sin I / 4 ) = T / Sin  ( 90 ) + ( I / 4 ) 
E = T  Sin ( I / 4 )  / Sin ( 90 ) + ( I / 4 ) 

= T  Sin I / 4  / Cos I / 4 

E = T tan ( I / 4 ) สูตร ( 7 )
