4-15

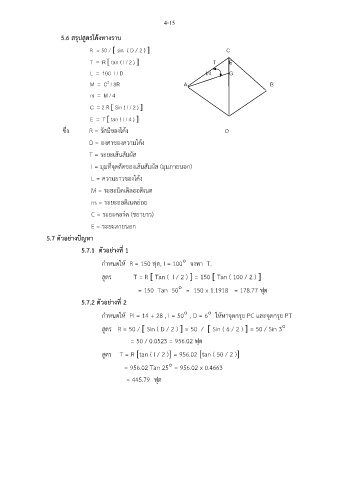

5.6 สรุปสูตรโค้งทางราบ

R = 50 /  sin ( D / 2 )  C
T = R  tan ( I / 2 )  T E

L = 100 I / D I/4 G
2
M = C / 8R A B
m = M / 4
C = 2 R  Sin ( I / 2 ) 

E = T  tan ( I / 4 ) 

ซึ่ง R = รัศมีของโค้ง O
D = องศาของความโค้ง

T = ระยะเส้นสัมผัส
I = มุมที่จุดตัดของเส้นสัมผัส (มุมภายนอก)

L = ความยาวของโค้ง
M = ระยะมิดเดิลออดิเนต

m = ระยะออดิเนตย่อย

C = ระยะคอร์ด (ชยายาว)
E = ระยะภายนอก

ั
5.7 ตัวอย่างปญหา
5.7.1 ตัวอย่างที่ 1

กำหนดให้ R = 150 ฟุต, I = 100 จงหา T.

สูตร T = R  Tan ( I / 2 )  = 150  Tan ( 100 / 2 ) 
= 150 Tan 50 = 150 x 1.1918 = 178.77 ฟุต

5.7.2 ตัวอย่างท 2
ี่
กำหนดให้ PI = 14 + 28 , I = 50 , D = 6 ให้หาจุดกรุย PC และจุดกรุย PT

สูตร R = 50 /  Sin ( D / 2 )  = 50 /  Sin ( 6 / 2 )  = 50 / Sin 3

= 50 / 0.0523 = 956.02 ฟุต
สูตร T = R tan ( I / 2 ) = 956.02 tan ( 50 / 2 )

= 956.02 Tan 25 = 956.02 x 0.4663

= 445.79 ฟุต
