1-6

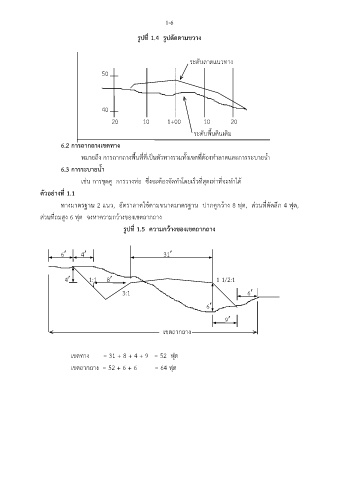

รูปที่ 1.4 รูปตัดตามขวาง

ระดับลาดแนวทาง

50

40

20 10 1+00 10 20
ระดับพื้นดินเดิม

6.2 การถากถางเขตทาง
หมายถึง การถากถางพื้นที่ที่เป็นตัวทางรวมทั้งเขตที่ต้องทำลาดและการระบายน้ำ

6.3 การระบายน้ำ
เช่น การขุดคู การวางท่อ ซึ่งจะต้องจัดทำโดยเร็วที่สุดเท่าที่จะทำได้

ตัวอย่างที่ 1.1

ุ
ุ
ั
ทางมาตรฐาน 2 แนว, อตราลาดใช้ตามขนาดมาตรฐาน ปากคูกว้าง 8 ฟต, ส่วนที่ตัดลึก 4 ฟต,
ส่วนที่ถมสูง 6 ฟุต จงหาความกว้างของเขตถากถาง
รูปที่ 1.5 ความกว้างของเขตถากถาง

6 4 31

4 1:1 8 1 1/2:1

3:1 6

6

9

เขตถากถาง

เขตทาง = 31 + 8 + 4 + 9 = 52 ฟุต
เขตถากถาง = 52 + 6 + 6 = 64 ฟุต
