1-5

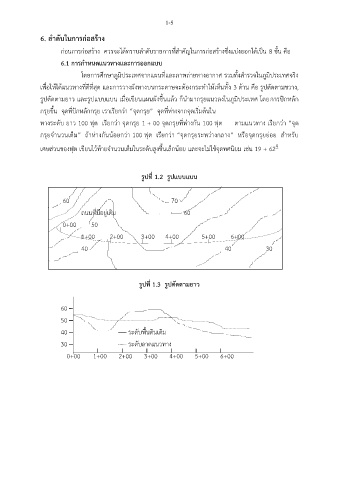

6. ลำดับในการก่อสร้าง
ก่อนการก่อสร้าง ควรจะได้ทราบลำดับรายการที่สำคัญในการก่อสร้างซึ่งแบ่งออกได้เป็น 8 ขั้น คือ
6.1 การกำหนดแนวทางและการออกแบบ
โดยการศึกษาภูมิประเทศจากแผนที่และภาพถ่ายทางอากาศ รวมทั้งสำรวจในภูมิประเทศจริง
ื่
เพอให้ได้แนวทางที่ดีที่สุด และการวางผังทางบนกระดาษจะต้องกระทำให้เห็นทั้ง 3 ด้าน คือ รูปตัดตามขวาง,
รูปตัดตามยาว และรูปแบบแบน เมื่อเขียนแผนผังขึ้นแล้ว ก็นำมากรุยแนวลงในภูมิประเทศ โดยการปักหลัก
กรุยขึ้น จุดที่ปักหลักกรุย เราเรียกว่า “จุดกรุย” จุดที่ห่างจากจุดเริ่มต้นใน
ุ
ุ
ทางระดับ ยาว 100 ฟต เรียกว่า จุดกรุย 1 + 00 จุดกรุยที่ห่างกัน 100 ฟต ตามแนวทาง เรียกว่า “จุด
กรุยจำนวนเต็ม” ถ้าห่างกันน้อยกว่า 100 ฟต เรียกว่า “จุดกรุยระหว่างกลาง” หรือจุดกรุยย่อย สำหรับ
ุ
เศษส่วนของฟุต เขียนไว้ท้ายจำนวนเต็มในระดับสูงขึ้นเล็กน้อย และจะไม่ใช้จุดทศนิยม เช่น 19 + 62 4
รูปที่ 1.2 รูปแบบแบน
60 70
ถนนที่มีอยู่เดิม 60
0+00 50
1+00 2+00 3+00 4+00 5+00 6+00
40 40 30
รูปที่ 1.3 รูปตัดตามยาว
60
50
40 ระดับพื้นดินเดิม
30 ระดับลาดแนวทาง
0+00 1+00 2+00 3+00 4+00 5+00 6+00
