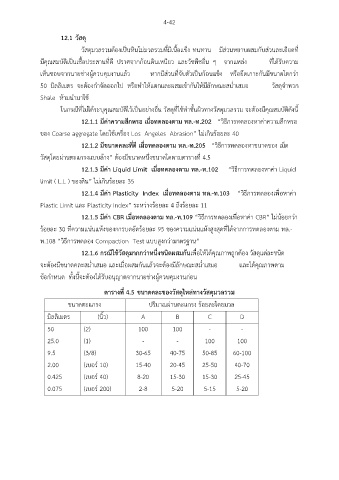

Page 87 - ทางและสนามบิน

4-42

12.1 วัสดุ

ี
วัสดุมวลรวมต้องเป็นหินโม่มวลรวมที่มีเนื้อแข็ง ทนทาน มีส่วนหยาบผสมกับส่วนละเอยดที่
มีคุณสมบัติเป็นเชื้อประสานที่ดี ปราศจากก้อนดินเหนียว และวัชพืชอื่น ๆ จากแหล่ง ที่ได้รับความ

เห็นชอบจากนายช่างผู้ควบคุมงานแล้ว หากมีส่วนที่จับตัวเป็นก้อนแข็ง หรือยึดเกาะกันมีขนาดโตกว่า

50 มิลลิเมตร จะต้องกำจัดออกไป หรือทำให้แตกและผสมเข้ากันให้มีลักษณะสม่ำเสมอ วัสดุจำพวก
Shale ห้ามนำมาใช้

ในกรณีที่ไม่ได้ระบุคุณสมบัติไว้เป็นอย่างอื่น วัสดุที่ใช้ทำชั้นผิวทางวัสดุมวลรวม จะต้องมีคุณสมบัติดังนี้

12.1.1 มีค่าความสึกหรอ เมื่อทดลองตาม ทล.-ท.202 “วิธีการทดลองหาค่าความสึกหรอ
ของ Coarse aggregate โดยใช้เครื่อง Los Angeles Abrasion” ไม่เกินร้อยละ 40

ื่
ี
12.1.2 มขนาดคละที่ดี เมอทดลองตาม ทล.-ท.205 “วิธีการทดลองหาขนาดของ เม็ด
วัสดุโดยผ่านตะแกรงแบบล้าง” ต้องมีขนาดหนึ่งขนาดใดตามตารางที่ 4.5
12.1.3 มีค่า Liquid Limit เมื่อทดลองตาม ทล.-ท.102 “วิธีการทดลองหาค่า Liquid
limit ( L.L ) ของดิน” ไม่เกินร้อยละ 35

ื่
12.1.4 มีค่า Plasticity Index เมื่อทดลองตาม ทล.-ท.103 “วิธีการทดลองเพอหาค่า
Plastic Limit และ Plasticity Index” ระหว่างร้อยละ 4 ถึงร้อยละ 11
12.1.5 มีค่า CBR เมื่อทดลองตาม ทล.-ท.109 “วิธีการทดลองเพอหาค่า CBR” ไม่น้อยกว่า
ื่
ร้อยละ 30 ที่ความแน่นแห้งของการบดอัดร้อยละ 95 ของความแน่นแห้งสูงสุดที่ได้จากการทดลองตาม ทล.-

ท.108 “วิธีการทดลอง Compaction Test แบบสูงกว่ามาตรฐาน”
ื่
12.1.6 กรณีใช้วัสดุมากกว่าหนึ่งชนิดผสมกันเพอให้ได้คุณภาพถกต้อง วัสดุแต่ละชนิด
ู
ื่
จะต้องมีขนาดคละสม่ำเสมอ และเมอผสมกันแล้วจะต้องมีลักษณะสม่ำเสมอ และได้คุณภาพตาม
ข้อกำหนด ทั้งนี้จะต้องได้รับอนุญาตจากนายช่างผู้ควบคุมงานก่อน

ั
ตารางท 4.5 ขนาดคละของวัสดุไหล่ทางวสดุมวลรวม
ี่
ขนาดตะแกรง ปริมาณผ่านตะแกรง ร้อยละโดยมวล
มิลลิเมตร (นิ้ว) A B C D

50 (2) 100 100 - -

25.0 (1) - - 100 100
9.5 (3/8) 30-65 40-75 50-85 60-100

2.00 (เบอร์ 10) 15-40 20-45 25-50 40-70
0.425 (เบอร์ 40) 8-20 15-30 15-30 25-45

0.075 (เบอร์ 200) 2-8 5-20 5-15 5-20
