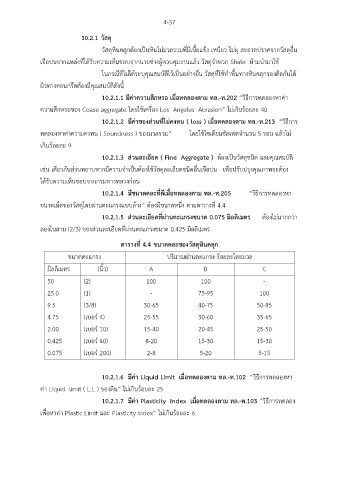

Page 82 - ทางและสนามบิน

4-37

10.2.1 วัสดุ

วัสดุหินคลุกต้องเป็นหินโม่มวลรวมที่มีเนื้อแข็ง เหนียว ไม่ผุ สะอาดปราศจากวัสดุอื่น
เจือปนจากแหล่งที่ได้รับความเห็นชอบจากนายช่างผู้ควบคุมงานแล้ว วัสดุจำพวก Shale ห้ามนำมาใช้

ในกรณีที่ไม่ได้ระบุคุณสมบัติไว้เป็นอย่างอื่น วัสดุที่ใช้ทำพื้นทางหินคลุกรองติดกันใต้

ผิวทางคอนกรีตต้องมีคุณสมบัติดังนี้
10.2.1.1 มีค่าความสึกหรอ เมื่อทดลองตาม ทล.-ท.202 “วิธีการทดลองหาค่า

ความสึกหรอของ Coase aggregate โดยใช้เครื่อง Los Angeles Abrasion” ไม่เกินร้อยละ 40

่
10.2.1.2 มีค่าของส่วนที่ไมคงทน ( loss ) เมื่อทดลองตาม ทล.-ท.213 “วิธีการ
ทดลองหาค่าความคงทน ( Soundness ) ของมวลรวม” โดยใช้โซเดียมซัลเฟตจำนวน 5 รอบ แล้วไม่

เกินร้อยละ 9
10.2.1.3 ส่วนละเอียด ( Fine Aggregate ) ต้องเป็นวัสดุชนิด และคุณสมบัติ

ื่
ี
เช่น เดียวกับส่วนหยาบหากมีความจำเป็นต้องใช้วัสดุละเอยดชนิดอื่นเจือปน เพอปรับปรุงคุณภาพจะต้อง
ได้รับความเห็นชอบจากกรมทางหลวงก่อน
ื่
10.2.1.4 มีขนาดคละที่ดีเมอทดลองตาม ทล.-ท.205 “วิธีการทดลองหา
ขนาดเม็ดของวัสดุโดยผ่านตะแกรงแบบล้าง” ต้องมีขนาดหนึ่ง ตามตารางที่ 4.4
10.2.1.5 ส่วนละเอียดที่ผ่านตะแกรงขนาด 0.075 มลลิเมตร ต้องไม่มากกว่า
ิ
สองในสาม (2/3) ของส่วนละเอียดที่ผ่านตะแกรงขนาด 0.425 มิลลิเมตร

ตารางท 4.4 ขนาดคละของวัสดุหินคลุก
ี่
ขนาดตะแกรง ปริมาณผ่านตะแกรง ร้อยละโดยมวล

มิลลิเมตร (นิ้ว) A B C
50 (2) 100 100 -

25.0 (1) - 75-95 100

9.5 (3/8) 30-65 40-75 50-85
4.75 (เบอร์ 4) 25-55 30-60 35-65

2.00 (เบอร์ 10) 15-40 20-45 25-50

0.425 (เบอร์ 40) 8-20 15-30 15-30
0.075 (เบอร์ 200) 2-8 5-20 5-15

10.2.1.6 มีค่า Liquid Limit เมื่อทดลองตาม ทล.-ท.102 “วิธีการทดลองหา
ค่า Liquid limit ( L.L ) ของดิน” ไม่เกินร้อยละ 25

10.2.1.7 มีค่า Plasticity Index เมื่อทดลองตาม ทล.-ท.103 “วิธีการทดลอง
เพื่อหาค่า Plastic Limit และ Plasticity Index” ไม่เกินร้อยละ 6
