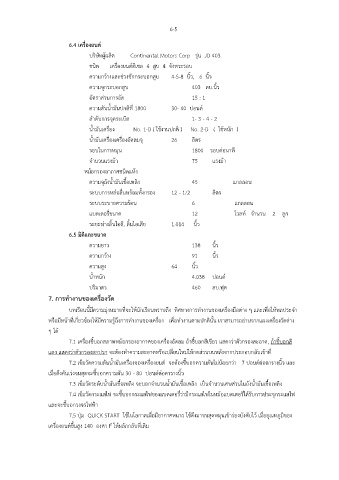

6-5

6.4 เครื่องยนต์
บริษัทผู้ผลิต Continental Motors Corp รุ่น JD 403
ชนิด เครื่องยนต์ดีเซล 4 สูบ 4 จังหวะรอบ

ความกว้างและช่วงชักกระบอกสูบ 4-5-8 นิ้ว, 6 นิ้ว
ความจุกระบอกสูบ 403 ลบ.นิ้ว
อัตราส่วนการอัด 15 : 1

ความดันน้ ามันปกติที่ 1800 30- 40 ปอนด์
ล าดับการจุดระเบิด 1- 3 - 4 - 2
น้ ามันเครื่อง No. 1-D ( ใช้งานปกติ ) No. 2-D ( ใช้หนัก )

น้ ามันเครื่องเครื่องอัดลมจุ 26 ลิตร
รอบในการหมุน 1800 รอบต่อนาที
จ านวนแรงม้า 75 แรงม้า
หม้อกรองอากาศชนิดแห้ง

ความจุถังน้ ามันเชื้อเพลิง 45 แกลลอน
ระบบการหล่อลื่นพร้อมทั้งกรอง 12 - 1/2 ลิตร

ระบบระบายความร้อน 6 แกลลอน
แบตเตอรี่ขนาด 12 โวลท์ จ านวน 2 ลูก
ระยะห่างลิ้นไอดี, ลิ้นไอเสีย 1.014 นิ้ว
6.5 มิติและขนาด

ความยาว 138 นิ้ว
ความกว้าง 91 นิ้ว
ความสูง 64 นิ้ว

น้ าหนัก 4.038 ปอนด์
ปริมาตร 460 ลบ.ฟุต
7. การท างานของเครื่องวัด

บทเรียนนี้มีความมุ่งหมายที่จะให้นักเรียนทราบถึง ทิศทางการท างานของเครื่องมือต่าง ๆ และเพื่อให้พลประจ า
หรือมีหน้าที่เกี่ยวข้องให้มีความรู้ถึงการท างานของเครื่อง เพื่อท างานตามปกตินั้น เราสามารถอ่านจากแผงเครื่องวัดต่าง

ๆ ได้
7.1 เครื่องชี้บอกสภาพหม้อกรองอากาศของเครื่องอัดลม ถ้าชี้บอกสีเขียว แสดงว่าตัวกรองสะอาด, ถ้าชี้บอกสี
แดง แสดงว่าตัวกรองสกปรก จะต้องท าความสะอาดหรือเปลี่ยนใหม่ให้กดส่วนบนหลังจากประกอบกลับเข้าที่
7.2 เข็มวัดความดันน้ ามันเครื่องของเครื่องยนต์ จะต้องชี้บอกความดันไม่น้อยกว่า 7 ปอนด์ต่อตารางนิ้ว และ

เมื่อดึงคันเร่งจนสุดจะชี้บอกความดัน 30 - 80 ปอนด์ต่อตารางนิ้ว
7.3 เข็มวัดระดับน้ ามันเชื้อเพลิง จะบอกจ านวนน้ ามันเชื้อเพลิง เป็นจ านวนเศษส่วนในถังน้ ามันเชื้อเพลิง
7.4 เข็มวัดกระแสไฟ จะชี้บอกกระแสไฟของแบตเตอรี่ว่ามีกระแสไฟในหม้อแบตเตอรี่ได้รับการประจุกระแสไฟ

และจะชี้บอกวงจรไฟฟ้า
7.5 ปุ่ม QUICK START ใช้ในโอกาสเมื่อมีอากาศหนาว ใช้ดึงมาจนสุดหมุนเข้าร่องบังคับไว้ เมื่ออุณหภูมิของ
เครื่องยนต์ขึ้นสูง 140 องศา F ให้ผลักกลับที่เดิม
