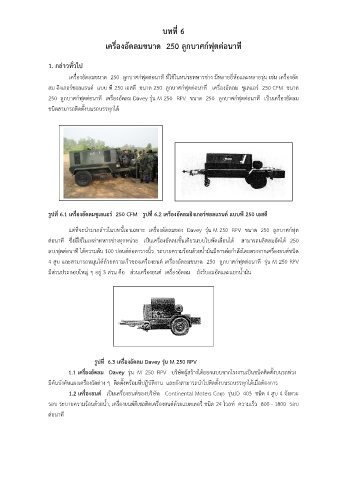

Page 180 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

บทที่ 6

เครื่องอัดลมขนาด 250 ลูกบาศก์ฟุตต่อนาที

1. กล่าวทั่วไป

เครื่องอัดลมขนาด 250 ลูกบาศก์ฟุตต่อนาที ที่ใช้ในหน่วยทหารช่าง มีหลายยี่ห้อและหลายรุ่น เช่น เครื่องอัด
ลม อิงเกอร์ซอลแรนด์ แบบ พี 250 เอสดี ขนาด 250 ลูกบาศก์ฟุตต่อนาที่ เครื่องอัดลม ซูเลแอร์ 250 CFM ขนาด
250 ลูกบาศก์ฟุตต่อนาที เครื่องอัดลม Davey รุ่น M 250 RPV ขนาด 250 ลูกบาศก์ฟุตต่อนาที เป็นเครื่องอัดลม

ชนิดสามารถติดตั้งบนรถบรรทุกได้

รูปที่ 6.1 เครื่องอัดลมซูเลแอร์ 250 CFM รูปที่ 6.2 เครื่องอัดลมอิงเกอร์ซอลแรนด์ แบบพี 250 เอสดี

แต่ที่จะน ามากล่าวในบทนี้เอาเฉพาะ เครื่องอัดลมของ Davey รุ่น M 250 RPV ขนาด 250 ลูกบาศก์ฟุต

ต่อนาที ซึ่งมีใช้ในเหล่าทหารช่างทุกหน่วย เป็นเครื่องอัดลมชั้นเดียวแบบใบพัดเลื่อนได้ สามารถผลิตลมอัดได้ 250
ลบ.ฟุตต่อนาที ได้ความดัน 100 ปอนด์ต่อตารางนิ้ว ระบายความร้อนด้วยน้ ามันมีการต่อก าลังโดยตรงจากเครื่องยนต์ชนิด
4 สูบ และสามารถหมุนได้ด้วยความเร็วของเครื่องยนต์ เครื่องอัดลมขนาด 250 ลูกบาศก์ฟุตต่อนาที รุ่น M 250 RPV

มีส่วนประกอบใหญ่ ๆ อยู่ 3 ส่วน คือ ส่วนเครื่องยนต์ เครื่องอัดลม ถังรับลมอัดและแยกน้ ามัน

รูปที่ 6.3 เครื่องอัดลม Davey รุ่น M 250 RPV

1.1 เครื่องอัดลม Davey รุ่น M 250 RPV บริษัทผู้สร้างได้ออกแบบจากโรงงานเป็นชนิดติดตั้งบนรถพ่วง
มีคันบังคับแผงเครื่องวัดต่าง ๆ ติดตั้งพร้อมที่ปฏิบัติงาน และยังสามารถน าไปติดตั้งบนรถบรรทุกได้เมื่อต้องการ
1.2 เครื่องยนต์ เป็นเครื่องยนต์ของบริษัท Continental Moters Corp รุ่นJD 403 ชนิด 4 สูบ 4 จังหวะ

รอบ ระบายความร้อนด้วยน้ า, เครื่องยนต์ดีเซลติดเครื่องยนต์ด้วยแบตเตอรี่ ชนิด 24 โวลท์ ความเร็ว 800 - 1800 รอบ
ต่อนาที
