P. 182

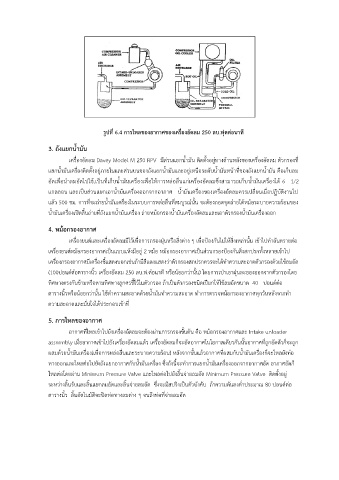

รูปที่ 6.4 การไหลของอากาศของเครื่องอัดลม 250 ลบ.ฟุตต่อนาที
3. ถังแยกน้ ามัน
เครื่องอัดลม Davey Model M 250 RPV มีส่วนแยกน้ ามัน ติดตั้งอยู่ทางด้านหลังของเครื่องอัดลม ตัวกรองที่
แยกน้ ามันเครื่องติดตั้งอยู่ภายในและส่วนบนของถังแยกน้ ามันและอยู่เหนือระดับน้ ามันหน้าที่ของถังแยกน้ ามัน คือเก็บลม
อัดเพื่อน าลมอัดไปใช้,เป็นที่เก็บน้ ามันเครื่องเพื่อให้การหล่อลื่นแก่เครื่องอัดลมซึ่งสามารถเก็บน้ ามันเครื่องได้ 6 1/2
แกลลอน และเป็นส่วนแยกเอาน้ ามันเครื่องออกจากอากาศ น้ ามันเครื่องของเครื่องอัดลมควรเปลี่ยนเมื่อปฏิบัติงานไป
แล้ว 500 ชม. การที่จะถ่ายน้ ามันเครื่องในระบบการหล่อลื่นที่สมบูรณ์นั้น จะต้องถอดจุดถ่ายใต้หม้อระบายความร้อนของ
น้ ามันเครื่องเปิดลิ้นถ่ายที่ถังแยกน้ ามันเครื่อง ถ่ายหม้อกรองน้ ามันเครื่องอัดลมและเอาตัวกรองน้ ามันเครื่องออก
4. หม้อกรองอากาศ
เครื่องยนต์และเครื่องอัดลมมีไว้เพื่อการกรองฝุ่นหรือสิ่งต่าง ๆ เพื่อป้องกันไม่ให้สิ่งเหล่านั้น เข้าไปท าอันตรายต่อ
เครื่องยนต์หม้อกรองอากาศเป็นแบบแห้งมีอยู่ 2 หม้อ หม้อกรองอากาศเป็นส่วนกรองป้องกันสิ่งสกปรกทั้งหลายเข้าไป
เครื่องกรองอากาศมีเครื่องชี้แสดงบอกเช่นถ้ามีสีแดงแสดงว่าตัวกรองสกปรกควรจะได้ท าความสะอาดตัวกรองด้วยใช้ลมอัด
(100ปอนด์ต่อตารางนิ้ว เครื่องอัดลม 250 ลบ.ฟ.ต่อนาที หรือน้อยกว่านั้น) โดยการเป่าเอาฝุ่นละอองออกจากตัวกรองโดย
ทิศทางตรงกันข้ามหรือตามทิศทางลูกศรชี้ไว้ในตัวกรอง ถ้าเป็นตัวกรองชนิดเปียกให้ใช้ลมอัดขนาด 40 ปอนด์ต่อ
ตารางนิ้วหรือน้อยกว่านั้น ใช้ท าความสะอาดด้วยน้ ามันท าความสะอาด ท าการตรวจหม้อกรองอากาศทุกวันหลังจากท า
ความสะอาดและมั่นใจได้ประกอบเข้าที่
5. การไหลของอากาศ
อากาศที่ไหลเข้าไปยังเครื่องอัดลมจะต้องผ่านการกรองขั้นต้น คือ หม้อกรองอากาศและ Intake unloader
assmmbly เมื่ออากาศเข้าไปยังเครื่องอัดลมแล้ว เครื่องอัดลมก็จะอัดอากาศในโอกาสเดียวกันนั้นอากาศที่ถูกอัดตัวก็จะถูก
ผสมด้วยน้ ามันเครื่อง(เพื่อการหล่อลื่นและระบายความร้อน) หลังจากนั้นแล้วอากาศที่ผสมกับน้ ามันเครื่องก็จะไหลยังท่อ
ทางออกและไหลต่อไปยังถังแยกอากาศกับน้ ามันเครื่อง ซึ่งถังนี้จะท าการแยกน้ ามันเครื่องออกจากอากาศอัด อากาศอัดก็
ไหลต่อโดยผ่าน Minimum Pressure Valve และไหลต่อไปยังลิ้นจ่ายลมอัด Minimum Pressure Valve ติดตั้งอยู่
ระหว่างลิ้นรับและลิ้นแยกลมอัดและลิ้นจ่ายลมอัด ซึ่งจะมีสปริงเป็นตัวบังคับ ถ้าความดันลงต่ าประมาณ 80 ปอนด์ต่อ
ตารางนิ้ว ลิ้นอัตโนมัติจะปิดท่อทางลมต่าง ๆ จนถึงท่อที่จ่ายลมอัด
