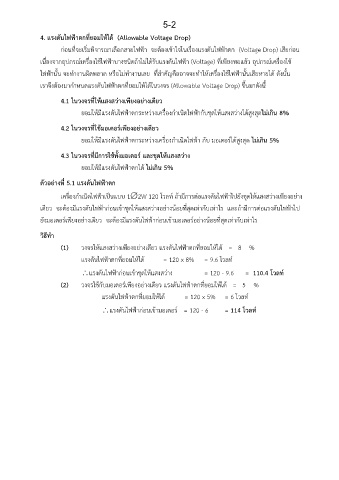

5-2

4. แรงดันไฟฟ้าตกที่ยอมให้ได้ (Allowable Voltage Drop)

ก่อนที่จะเริ่มพิจารณาเลือกสายไฟฟ้า จะต้องเข้าใจในเรื่องแรงดันไฟฟ้าตก (Voltage Drop) เสียก่อน
์
เนื่องจากอุปกรณ์เครื่องใช้ไฟฟ้าบางชนิดถ้าไม่ได้รับแรงดันไฟฟ้า (Voltage) ที่เพียงพอแล้ว อุปกรณเครื่องใช้

ไฟฟ้านั้น จะท างานผิดพลาด หรือไม่ท างานเลย ที่ส าคัญคืออาจจะทาให้เครื่องใช้ไฟฟ้านั้นเสียหายได้ ดังนั้น
เราจึงต้องมาก าหนดแรงดันไฟฟ้าตกที่ยอมให้ได้ในวงจร (Allowable Voltage Drop) ขึ้นมาดังนี้

4.1 ในวงจรที่ให้แสงสว่างเพียงอย่างเดียว

ยอมให้มีแรงดันไฟฟ้าตกระหว่างเครื่องก าเนิดไฟฟ้ากับชุดให้แสงสว่างได้สูงสุดไม่เกิน 8%

4.2 ในวงจรที่ใช้มอเตอร์เพียงอย่างเดียว

ุ
ยอมให้มีแรงดันไฟฟ้าตกระหว่างเครื่องก าเนิดไฟฟ้า กับ มอเตอร์ได้สูงสด ไม่เกิน 5%
4.3 ในวงจรที่มีการใช้ทั้งมอเตอร์ และชุดให้แสงสว่าง

ยอมให้มีแรงดันไฟฟ้าตกได้ ไม่เกิน 5%

ตัวอย่างที่ 5.1 แรงดันไฟฟ้าตก

เครื่องก าเนิดไฟฟ้าเป็นแบบ 12W 120 โวลท์ ถ้ามีการต่อแรงดันไฟฟ้าไปยังชุดให้แสงสว่างเพียงอย่าง
เดียว จะต้องมีแรงดันไฟฟ้าก่อนเข้าชุดให้แสงสว่างอย่างน้อยที่สุดเท่ากับเท่าไร และถ้ามีการต่อแรงดันไฟฟ้าไป

ยังมอเตอร์เพียงอย่างเดียว จะต้องมีแรงดันไฟฟ้าก่อนเข้ามอเตอร์อย่างน้อยที่สุดเท่ากับเท่าไร

วิธีท า

(1) วงจรให้แสงสว่างเพียงอย่างเดียว แรงดันไฟฟ้าตกที่ยอมให้ได้ = 8 %

แรงดันไฟฟ้าตกที่ยอมให้ได ้ = 120 x 8% = 9.6 โวลท์

แรงดันไฟฟ้าก่อนเข้าชุดให้แสงสว่าง = 120 - 9.6 = 110.4 โวลท์
(2) วงจรใช้กับมอเตอร์เพียงอย่างเดียว แรงดันไฟฟ้าตกที่ยอมให้ได้ = 5 %

แรงดันไฟฟ้าตกที่ยอมให้ได้ = 120 x 5% = 6 โวลท์

แรงดันไฟฟ้าก่อนเข้ามอเตอร์ = 120 - 6 = 114 โวลท์
