4-16
ต่อไปพิจารณาก าลังไฟฟ้าที่ต่อแยกไปยังที่พัก และห้องจ่ายยาตามล าดับ แต่ก่อนอื่นจะต้อง

พิจารณาจาก Node H–Node J เสียก่อน เพราะที่ Node J เป็นจุดที่แยกก าลังไฟฟ้าไป ยังที่พัก และห้องจ่าย
ยา

ในเฟส A เนื่องจากก าลังไฟฟ้าในเฟส A ก่อนถึง Node H = 4 KVA

แต่เมื่อถึง Node H ก าลังไฟฟ้าในเฟส A จะแยกไปโรงอาหาร = 2 KVA
เหลือก าลังไฟฟ้าในเฟส A จาก Node H - Node J = 4 - 2 = 2 KVA

ในเฟส B จะเหลือก าลังไฟฟ้าจาก Node H - Node J = 6 - 4 = 2 KVA

ในเฟส C จาก Node H - Node J จะมีก าลังไฟฟ้า = 6 KVA
(ทั้งนี้เพราะ ในเฟส C ก าลังไฟฟ้าไม่ได้ต่อแยกเข้าโรงอาหาร)

ในช่วง Node H - Node J จะมีก าลังไฟฟ้าดังนี้

เฟส A = 2 KVA เฟส B = 2 KVA เฟส C = 6 KVA
เขียนค่าก าลังไฟฟ้าของเฟสต่าง ๆ จาก Node H - Node J ดังรูปที่ 4.5

ตรวจดูความสมดุลการใช้ไฟในช่วงจาก Node H - Node J จะได้

6  1.1 x 2

6  2.2 ไม่สมดุล

ในช่วงจาก Node H - Node J ไม่สมดุล เขียนก ากับลงในผัง (ดูรูปที่ 4.6)

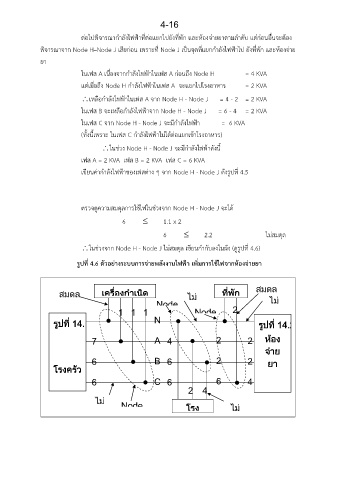

รูปที่ 4.6 ตัวอย่างระบบการจ่ายพลังงานไฟฟ้า เพิ่มการใช้ไฟจากห้องจ่ายยา

สมดุล เครื่องก าเนิด ไม ่ ที่พัก สมดุล

ไฟฟ้า Node ไม ่
Node
1 1 1 N H สมดุล 2 สมดุล
รูปที่ 14.1 1 2 2 J รูปที่ 14.2

7 A 4 2 2 ห้อง

จ่าย
6 B 6 2 2 ยา

โรงครัว

6 C 6 2 4 6 4
ไม ่

สมดุล Node โรง ไม ่
G อาหาร สมดุล
