4-11

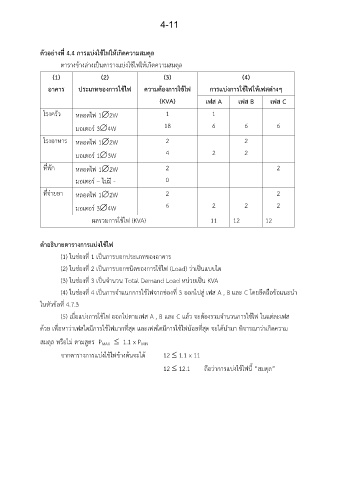

ตัวอย่างที่ 4.4 การแบ่งใช้ไฟให้เกิดความสมดุล

ตารางข้างล่างเป็นตารางแบ่งใช้ไฟให้เกิดความสมดุล

(1) (2) (3) (4)
อาคาร ประเภทของการใช้ไฟ ความต้องการใช้ไฟ การแบ่งการใช้ไฟให้เฟสต่างๆ

(KVA) เฟส A เฟส B เฟส C

โรงครัว หลอดไฟ 12W 1 1

มอเตอร์ 34W 18 6 6 6

โรงอาหาร หลอดไฟ 12W 2 2

มอเตอร์ 13W 4 2 2

ที่พัก หลอดไฟ 12W 2 2
มอเตอร์ – ไม่มี - 0

ที่จ่ายยา หลอดไฟ 12W 2 2

มอเตอร์ 34W 6 2 2 2

ผลรวมการใช้ไฟ (KVA) 11 12 12

ค าอธิบายตารางการแบ่งใช้ไฟ

(1) ในช่องที่ 1 เป็นการบอกประเภทของอาคาร

(2) ในช่องที่ 2 เป็นการบอกชนิดของการใช้ไฟ (Load) ว่าเป็นแบบใด
(3) ในช่องที่ 3 เป็นจ านวน Total Demand Load หน่วยเป็น KVA

(4) ในช่องที่ 4 เป็นการจ าแนกการใช้ไฟจากช่องที่ 3 ออกไปสู่ เฟส A , B และ C โดยยึดถือข้อแนะน า

ในหัวข้อที่ 4.7.3
(5) เมื่อแบ่งการใช้ไฟ ออกไปตามเฟส A , B และ C แล้ว จะต้องรวมจ านวนการใช้ไฟ ในแต่ละเฟส

ด้วย เพื่อหาว่าเฟสใดมีการใช้ไฟมากที่สุด และเฟสใดมีการใช้ไฟน้อยที่สุด จะได้น ามา พิจารณาว่าเกิดความ

ู
สมดุล หรือไม่ ตามสตร P  1.1 x P MIN
MAX
จากตารางการแบ่งใช้ไฟข้างต้นจะได ้ 12  1.1 x 11

12  12.1 ถือว่าการแบ่งใช้ไฟนี้ “สมดุล”
