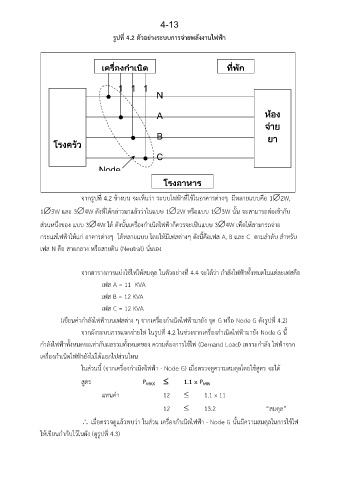

รูปที่ 4.2 ตัวอย่างระบบการจ่ายพลังงานไฟฟ้า

เครื่องก าเนิด ที่พัก

ไฟฟ้า
1 1 1

1 2 2 N

A ห้อง
จ่าย

B ยา
โรงครัว

C

Node
G โรงอาหาร

จากรูปที่ 4.2 ข้างบน จะเห็นว่า ระบบไฟฟ้าที่ใช้ในอาคารต่างๆ มีหลายแบบคือ 12W,

13W และ 34W ดังที่ได้กล่าวมาแล้วว่าในแบบ 12W หรือแบบ 13W นั้น จะสามารถต่อเข้ากับ

ส่วนหนึ่งของ แบบ 34W ได้ ดังนั้นเครื่องก าเนิดไฟฟ้าก็ควรจะเป็นแบบ 34W เพื่อให้สามารถจ่าย

่
กระแสไฟฟ้าให้แก่ อาคารต่างๆ ได้หลายแบบ โดยให้มีเฟสตางๆ ดังนี้คือเฟส A, B และ C ตามล าดับ สาหรับ

เฟส N คือ สายกลาง หรือสายดิน (Neutral) นั่นเอง

จากตารางการแบ่งใช้ไฟใหสมดุล ในตัวอย่างที่ 4.4 จะได้ว่า ก าลังไฟฟ้าทั้งหมดในแต่ละเฟสคือ
้
เฟส A = 11 KVA

เฟส B = 12 KVA
เฟส C = 12 KVA

(เขียนค่าก าลังไฟฟ้าบนเฟสต่าง ๆ จากเครื่องก าเนิดไฟฟ้ามายัง จุด G หรือ Node G ดังรูปที่ 4.2)

จากผังระบบการแจกจ่ายไฟ ในรูปที่ 4.2 ในช่วงจากเครื่องก าเนิดไฟฟ้ามายัง Node G นี้
ก าลังไฟฟ้าทั้งหมดจะเท่ากับผลรวมทั้งหมดของ ความต้องการใช้ไฟ (Demand Load) เพราะก าลัง ไฟฟ้าจาก

เครื่องก าเนิดไฟฟ้ายังไม่ได้แยกไปส่วนไหน

้
ในส่วนนี้ (จากเครื่องก าเนิดไฟฟ้า - Node G) เมื่อตรวจดูความสมดุลโดยใชสูตร จะได้
สูตร P  1.1 x P
MIN
MAX
แทนค่า 12  1.1 x 11

12  13.2 “สมดุล”

 เมื่อตรวจดูแล้วพบว่า ในส่วน เครื่องก าเนิดไฟฟ้า - Node G นั้นมีความสมดุลในการใช้ไฟ

ให้เขียนก ากับไว้ในผัง (ดูรูปที่ 4.3)
