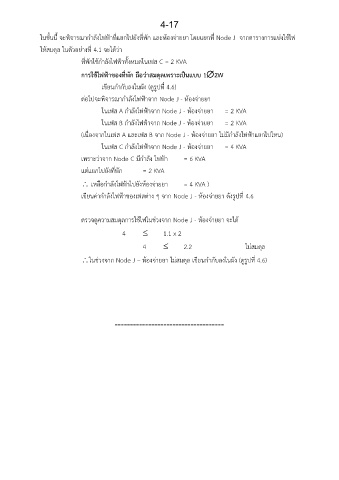

4-17

ในขั้นนี้ จะพิจารณาก าลังไฟฟ้าที่แยกไปยังที่พัก และห้องจ่ายยา โดยแยกที่ Node J จากตารางการแบ่งใช้ไฟ

ี่
ุ
ให้สมดล ในตัวอย่างท 4.1 จะได้ว่า
ที่พักใช้ก าลังไฟฟ้าทั้งหมดในเฟส C = 2 KVA
การใช้ไฟฟ้าของที่พัก ถือว่าสมดุลเพราะเป็นแบบ 12W

เขียนก ากับลงในผัง (ดูรูปที่ 4.6)
ต่อไปจะพิจารณาก าลังไฟฟ้าจาก Node J - ห้องจ่ายยา

ในเฟส A ก าลังไฟฟ้าจาก Node J - ห้องจ่ายยา = 2 KVA

ในเฟส B ก าลังไฟฟ้าจาก Node J - ห้องจ่ายยา = 2 KVA
(เนื่องจากในเฟส A และเฟส B จาก Node J - ห้องจ่ายยา ไม่มีก าลังไฟฟ้าแยกไปไหน)

ในเฟส C ก าลังไฟฟ้าจาก Node J - ห้องจ่ายยา = 4 KVA

เพราะว่าจาก Node C มีก าลัง ไฟฟ้า = 6 KVA
แต่แยกไปยังที่พัก = 2 KVA

 เหลือก าลังไฟฟ้าไปยังห้องจ่ายยา = 4 KVA )

เขียนค่าก าลังไฟฟ้าของเฟสต่าง ๆ จาก Node J - ห้องจ่ายยา ดังรูปท 4.6
ี่

ตรวจดูความสมดุลการใช้ไฟในช่วงจาก Node J - ห้องจ่ายยา จะได้

4  1.1 x 2

4  2.2 ไม่สมดุล

ุ
ในช่วงจาก Node J – ห้องจ่ายยา ไม่สมดล เขียนก ากับลงในผัง (ดูรูปที่ 4.6)

------------------------------------
