4-14

ั

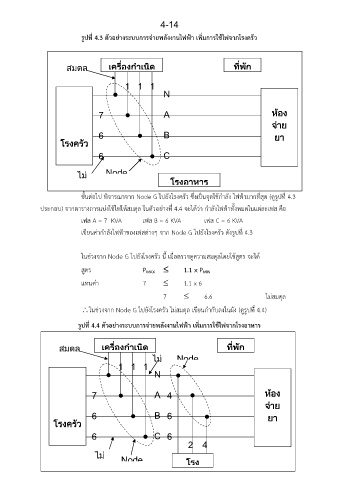

รูปที่ 4.3 ตัวอย่างระบบการจ่ายพลังงานไฟฟ้า เพิ่มการใช้ไฟจากโรงครว

สมดุล เครื่องก าเนิด ที่พัก

ไฟฟ้า
1 1 1 N

1 2 2

7 A ห้อง
จ่าย

6 B ยา
โรงครัว

6 C

ไม ่ Node
สมดุล G โรงอาหาร

ขั้นต่อไป พิจารณาจาก Node G ไปยังโรงครัว ซึ่งเป็นจุดใช้ก าลัง ไฟฟ้ามากที่สด (ดูรูปที่ 4.3
ุ
้
ประกอบ) จากตารางการแบ่งใช้ไฟใหสมดุล ในตัวอย่างที่ 4.4 จะได้ว่า ก าลังไฟฟ้าทั้งหมดในแต่ละเฟส คือ
เฟส A = 7 KVA เฟส B = 6 KVA เฟส C = 6 KVA

เขียนค่าก าลังไฟฟ้าของเฟสต่างๆ จาก Node G ไปยังโรงครัว ดังรูปที่ 4.3

้
ในช่วงจาก Node G ไปยังโรงครัว นี้ เมื่อตรวจดูความสมดุลโดยใชสูตร จะได้
สูตร P  1.1 x P
MAX
MIN
แทนค่า 7  1.1 x 6

7  6.6 ไม่สมดุล

ในช่วงจาก Node G ไปยังโรงครัว ไม่สมดุล เขยนก ากับลงในผัง (ดูรูปที่ 4.4)
ี
รูปที่ 4.4 ตัวอย่างระบบการจ่ายพลังงานไฟฟ้า เพิ่มการใช้ไฟจากโรงอาหาร

สมดุล เครื่องก าเนิด Node ที่พัก

ไฟฟ้า 1 ไม ่
1 1
สมดุล
1 2 2 N H
ห้อง
7 A 4 จ่าย

6 B 6 ยา

โรงครัว
6 C 6
2 4
ไม ่ Node

สมดุล โรง
G อาหาร
