4-15

ในล าดับต่อไป พิจารณาก าลังไฟฟ้าที่แยกไปยังโรงอาหาร ซึ่งอาคารนี้จะต่อสายไฟฟ้า จาก
เครื่องก าเนิดไฟฟ้าที่ Node H และต้องพิจารณาก าลังไฟฟ้าในช่วง Node G - Node H ด้วย ซึ่งจะได้ว่า

ในเฟส A ก าลังไฟฟ้าจากเครื่องก าเนิดไฟฟ้าที่แยกไปยังโรงครัว ณ Node G = 7 KVA

 เหลือก าลังไฟฟ้า จาก Node G – Node H เป็นจ านวนเท่ากับ 11 - 7 = 4 KVA
ในเฟส B และ C ก็จะเหลือก าลังไฟฟ้าจาก Node G - Node H = 12 - 6 = 6 KVA

เขียนค่าก าลังไฟฟ้าของเฟสต่าง ๆ จาก Node G - Node H ดังรูปที่ 4.4

ตรวจดูความสมดุลการใช้ไฟในช่วงจาก Node G - Node H จะได้

6  1.1 x 4

6  4.4 ไม่สมดุล
ในช่วงจาก Node G - Node H ไม่สมดุล เขียนก ากับลงในผัง (ดูรูปที่ 4.5)

ต่อไปพิจารณาจาก Node H - โรงอาหาร จากตารางการแบ่งใช้ไฟให้สมดุล ในตัวอย่างที่ 4.1
จะได้ว่า ก าลังไฟฟ้าทั้งหมดในแต่ละเฟสคือ เฟส A = 2 KVA เฟส B = 4 KVA

เขียนค่าก าลังไฟฟ้าของเฟสต่าง ๆ จาก Node H - โรงอาหาร ดังรูปที่ 4.4

ตรวจดูความสมดุลการใช้ไฟในช่วงจาก Node G - โรงอาหาร จะได้

4  1.1 x 2

4  2.2 ไม่สมดุล

ี
ในช่วงจาก Node G - โรงอาหาร ไม่สมดุล เขยนก ากับลงในผัง (ดูรูปที่ 4.5)

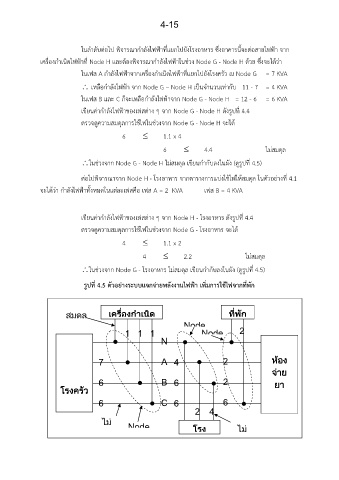

รูปที่ 4.5 ตัวอย่างระบบแจกจ่ายพลังงานไฟฟ้า เพิ่มการใช้ไฟจากที่พัก

สมดุล เครื่องก าเนิด ที่พัก

ไฟฟ้า Node
1 1 1 N H Node 2

1 2 2 J

7 A 4 2 ห้อง
จ่าย

โรงครัว 6 B 6 2 ยา

6
6 C 6 2 4

ไม ่

สมดุล Node โรง ไม ่
G อาหาร สมดุล
