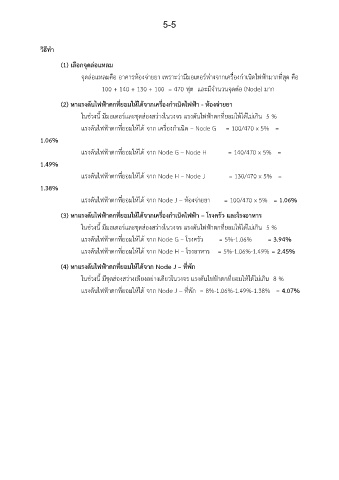

5-5

วิธีท า

(1) เลือกจุดล่อแหลม

จุดล่อแหลมคือ อาคารห้องจ่ายยา เพราะว่ามีมอเตอร์ห่างจากเครื่องก าเนิดไฟฟ้ามากที่สุด คือ
100 + 140 + 130 + 100 = 470 ฟุต และมีจ านวนจุดต่อ (Node) มาก

(2) หาแรงดันไฟฟ้าตกที่ยอมให้ได้จากเครื่องก าเนิดไฟฟ้า - ห้องจ่ายยา
ในช่วงนี้ มีมอเตอร์และชุดส่องสว่างในวงจร แรงดันไฟฟ้าตกที่ยอมให้ได้ไม่เกิน 5 %

้
แรงดันไฟฟ้าตกที่ยอมให้ได จาก เครื่องก าเนิด – Node G = 100/470 x 5% =
1.06%
้
แรงดันไฟฟ้าตกที่ยอมให้ได จาก Node G – Node H = 140/470 x 5% =
1.49%
แรงดันไฟฟ้าตกที่ยอมให้ได จาก Node H – Node J = 130/470 x 5% =
้
1.38%

แรงดันไฟฟ้าตกที่ยอมให้ได จาก Node J – ห้องจ่ายยา = 100/470 x 5% = 1.06%
้
ั
(3) หาแรงดันไฟฟ้าตกที่ยอมให้ได้จากเครื่องก าเนิดไฟฟ้า – โรงครว และโรงอาหาร
ในช่วงนี้ มีมอเตอร์และชุดส่องสว่างในวงจร แรงดันไฟฟ้าตกที่ยอมให้ได้ไม่เกิน 5 %
แรงดันไฟฟ้าตกที่ยอมให้ได จาก Node G – โรงครัว = 5%-1.06% = 3.94%
้
้
แรงดันไฟฟ้าตกที่ยอมให้ได จาก Node H – โรงอาหาร = 5%-1.06%-1.49% = 2.45%
(4) หาแรงดันไฟฟ้าตกที่ยอมให้ได้จาก Node J – ที่พัก

ในช่วงนี้ มีชุดส่องสว่างเพียงอย่างเดียวในวงจร แรงดันไฟฟ้าตกที่ยอมให้ได้ไม่เกิน 8 %
้
แรงดันไฟฟ้าตกที่ยอมให้ได จาก Node J – ที่พัก = 8%-1.06%-1.49%-1.38% = 4.07%
