5-8

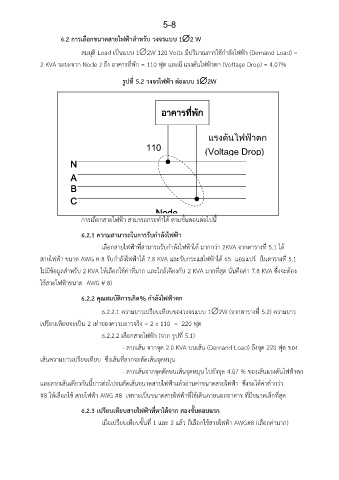

6.2 การเลือกขนาดสายไฟฟ้าส าหรับ วงจรแบบ 12 W

สมมุติ Load เป็นแบบ 12W 120 Volts มีปริมาณการใช้ก าลังไฟฟ้า (Demand Load) =

2 KVA ระยะจาก Node J ถึง อาคารที่พัก = 110 ฟุต และมี แรงดันไฟฟ้าตก (Voltage Drop) = 4.07%

รูปที่ 5.2 วงจรไฟฟ้า ต่อแบบ 12W

อำคำรที่พัก

แรงดันไฟฟ้ำตก
110

ฟุต (Voltage Drop)

N = 4.07%
A

B

C
Node
การเลือกสายไฟฟ้า สามารถกระท าได้ ตามขั้นตอนต่อไปนี้
J
6.2.1 ความสามารถในการรับก าลังไฟฟ้า

เลือกสายไฟฟ้าทสามารถรับก าลังไฟฟ้าได้ มากกว่า 2KVA จากตารางที่ 5.1 ได ้
ี่
สายไฟฟ้า ขนาด AWG # 8 รับก าลังไฟฟ้าได้ 7.8 KVA และรับกระแสไฟฟ้าได้ 65 แอมแปร์ (ในตารางที่ 5.1
่
่
ไม่มีข้อมูลส าหรับ 2 KVA ให้เลือกใช้คาที่มาก และใกล้เคียงกับ 2 KVA มากที่สุด นั่นคือคา 7.8 KVA ซึ่งจะต้อง
ใช้สายไฟฟ้าขนาด AWG # 8)

6.2.2 คุณสมบัติการเกิด% ก าลังไฟฟ้าตก

6.2.2.1 ความยาวเปรียบเทียบของวงจรแบบ 12W (จากตารางท 5.2) ความยาว
ี่
เปรียบเทียบจะเป็น 2 เท่าของความยาวจริง = 2 x 110 = 220 ฟุต
ี่
6.2.2.2 เลือกสายไฟฟ้า (จาก รูปท 5.1)
- ลากเส้น จากจุด 2.0 KVA บนเส้น (Demand Load) ถึงจุด 220 ฟุต ของ

้
เส้นความยาวเปรียบเทียบ ซึ่งเส้นที่ลากจะตัดเสนจุดหมุน
- ลากเส้นจากจดตัดบนเส้นจุดหมุน ไปยังจุด 4.07 % ของเส้นแรงดันไฟฟ้าตก
ุ
่
และลากเส้นเดียวกันนี้ยาวต่อไปจนตัดเส้นขนาดสายไฟฟ้าแล้วอ่านค่าขนาดสายไฟฟ้า ซึ่งจะได้ค่าตากว่า
้
ุ
้
#8 ให้เลือกใช สายไฟฟ้า AWG #8 เพราะเป็นขนาดสายไฟฟ้าที่ใชเดินภายนอกอาคาร ที่มีขนาดเล็กที่สด
6.2.3 เปรียบเทียบสายไฟฟ้าที่หาได้จาก สองขั้นตอนแรก
่
เมื่อเปรียบเทียบขั้นที่ 1 และ 2 แล้ว ก็เลือกใช้สายไฟฟ้า AWG#8 (เลือกคามาก)
