5-12

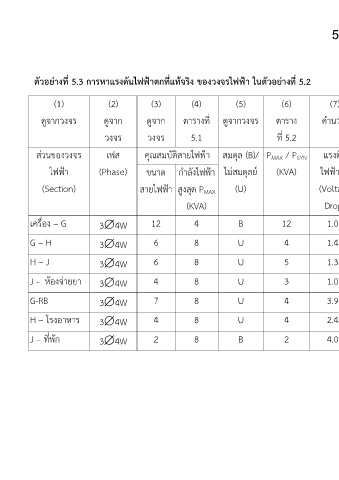

ตัวอย่างที่ 5.3 การหาแรงดันไฟฟ้าตกที่แท้จริง ของวงจรไฟฟ้า ในตัวอย่างที่ 5.2

(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12)

้
ดูจากวงจร ดูจาก ดูจาก ตารางที่ ดูจากวงจร ตาราง ค านวณ ดูจาก จากตารางที่ จากรูป เลือกใช
วงจร วงจร 5.1 ที่ 5.2 วงจร 5.2 ที่ 5.1 ค่ามาก

ส่วนของวงจร เฟส คุณสมบัติสายไฟฟ้า สมดุล (B)/ P / P SYN แรงดัน ความยาว ความยาว ขนาด ขนาด แรงดันไฟฟ้า
MAX
ไฟฟ้า (Phase) ขนาด ก าลังไฟฟ้า ไม่สมดุลย์ (KVA) ไฟฟ้าตก ของวงจร เปรียบเทียบ สายไฟฟ้า สายไฟที่ ตกที่แท้จริง

(Section) สายไฟฟ้า สูงสุด P MAX (U) (Voltage เลือก

(KVA) Drop)

เครื่อง – G 34W 12 4 B 12 1.06 100 100 3/0 3/0 0.99

G – H 34W 6 8 U 4 1.49 140 280 1 1/0 1.20

H – J 34W 6 8 U 5 1.38 130 260 1/0 1/0 1.38

J - ห้องจ่ายยา 34W 4 8 U 3 1.06 100 200 2 2 0.90

G-RB 34W 7 8 U 4 3.94 100 200 8 8 3.90

H – โรงอาหาร 34W 4 8 U 4 2.45 120 240 4 4 2.15

J – ที่พัก 34W 2 8 B 2 4.07 110 220 8 8 2.10
