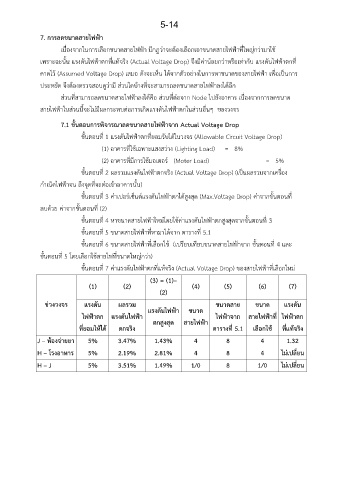

5-14

7. การลดขนาดสายไฟฟ้า

้
เนื่องจากในการเลือกขนาดสายไฟฟ้า มีกฎว่าจะตองเลือกเอาขนาดสายไฟฟ้าที่ใหญ่กว่ามาใช ้
เพราะฉะนั้น แรงดันไฟฟ้าตกที่แท้จริง (Actual Voltage Drop) จึงมีค่าน้อยกว่าหรือเท่ากับ แรงดนไฟฟ้าตกท ี่
ั
คาดไว้ (Assumed Voltage Drop) เสมอ ดังจะเห็น ได้จากตัวอย่างในการหาขนาดของสายไฟฟ้า เพื่อเป็นการ

ประหยัด จึงต้องตรวจสอบดูว่ามี ส่วนใดบ้างทจะสามารถลดขนาดสายไฟฟ้าลงได้อีก
ี่
่
ส่วนที่สามารถลดขนาดสายไฟฟ้าลงได้คือ ส่วนที่ตอจาก Node ไปยังอาคาร เนื่องจากการลดขนาด
สายไฟฟ้าในส่วนนี้จะไม่มีผลกระทบต่อการเกิดแรงดันไฟฟ้าตกในส่วนอื่นๆ ของวงจร

7.1 ขั้นตอนการพิจารณาลดขนาดสายไฟฟ้าจาก Actual Voltage Drop

ขั้นตอนที่ 1 แรงดันไฟฟ้าตกที่ยอมรับได้ในวงจร (Allowable Circuit Voltage Drop)
(1) อาคารที่ใช้เฉพาะแสงสว่าง (Lighting Load) = 8%

(2) อาคารที่มีการใช้มอเตอร์ (Moter Load) = 5%

ขั้นตอนที่ 2 ผลรวมแรงดันไฟฟ้าตกจริง (Actual Voltage Drop) (เป็นผลรวมจากเครื่อง
้
ก าเนิดไฟฟ้าจน ถึงจุดที่จะต่อเขาอาคารนั้น)
ขั้นตอนที่ 3 ค่าเปอร์เซ็นต์แรงดันไฟฟ้าตกได้สูงสุด (Max.Voltage Drop) ค่าจากขั้นตอนที่
ลบด้วย ค่าจากขั้นตอนที่ (2)

ขั้นตอนที่ 4 หาขนาดสายไฟฟ้าใหม่โดยใช้คาแรงดันไฟฟ้าตกสูงสุดจากขั้นตอนที่ 3
่
ขั้นตอนที่ 5 ขนาดสายไฟฟ้าที่หามาได้จาก ตารางที่ 5.1
ขั้นตอนที่ 6 ขนาดสายไฟฟ้าที่เลือกใช้ (เปรียบเทยบขนาดสายไฟฟ้าจาก ขั้นตอนที่ 4 และ
ี
ขั้นตอนที่ 5 โดยเลือกใชสายไฟที่ขนาดใหญ่กว่า)
้
ขั้นตอนที่ 7 ค่าแรงดันไฟฟ้าตกที่แท้จริง (Actual Voltage Drop) ของสายไฟฟ้าที่เลือกใหม่
(3) = (1)–
(1) (2) (4) (5) (6) (7)
(2)

ช่วงวงจร แรงดัน ผลรวม ขนาดสาย ขนาด แรงดัน
ไฟฟ้าตก แรงดันไฟฟ้า แรงดันไฟฟ้า ขนาด ไฟฟ้าจาก สายไฟฟ้าที่ ไฟฟ้าตก

ที่ยอมให้ได ้ ตกจรง ตกสูงสุด สายไฟฟ้า ตารางที่ 5.1 เลือกใช้ ที่แท้จริง
ิ
J – ห้องจ่ายยา 5% 3.47% 1.43% 4 8 4 1.32
H – โรงอาหาร 5% 2.19% 2.81% 4 8 4 ไม่เปลี่ยน

H – J 5% 3.51% 1.49% 1/0 8 1/0 ไม่เปลี่ยน
