6.6 การปรับขนาดการใช้สายไฟฟ้าในส่วนต่างๆ ให้เหมาะสม

เมื่อได้พิจารณาเลือกขนาดสายไฟฟ้าของแต่ละส่วน (Section) มาแล้วจากการคานวณ และจาก
่
รูปที่ 5.1 แต่ข้อมูลที่ได้มานี้เป็นบางส่วนเท่านั้น แต่ในวงจรการแจกจ่ายพลังงานไฟฟ้านั้นมีหลายสวน เชื่อมต่อกัน
มากมาย ดังนั้นถ้าจากจุดเริ่มต้น (จากเครื่องก าเนิดไฟฟ้า) ไปยังต าบลที่ต้องการใช้พลังงานไฟฟ้า สายไฟฟ้าที่อยู่

ใกล้เครื่องก าเนิดไฟฟ้า ก็ควรจะมีขนาด ใหญ่กว่า หรือ เท่ากับ ส่วนที่อยู่ไกลกว่าเครื่องก าเนิด ไฟฟ้าดังที่ได้กล่าว
มาแล้ว

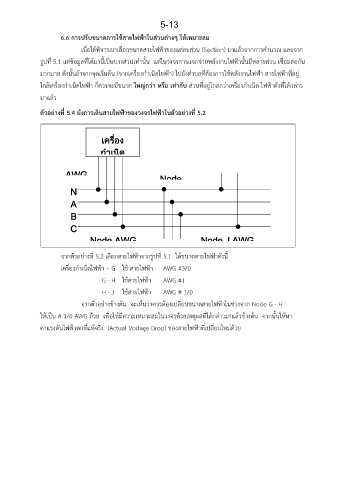

ตัวอย่างที่ 5.4 ผังการเดินสายไฟฟ้าของวงจรไฟฟ้าในตัวอย่างที่ 5.2

เครื่อง
ก ำเนิด

ไฟฟ้ำ

AWG Node
#3/0

N H
A

B

C
Node AWG Node J AWG

#1
#1/0
G
จากตัวอย่างที่ 5.2 เลือกสายไฟฟ้าจากรูปที่ 5.1 ได้ขนาดสายไฟฟ้าดังนี้
เครื่องก าเนิดไฟฟ้า – G ใช้ สายไฟฟ้า AWG #3/0
G - H ใช้สายไฟฟ้า AWG #1

H - J ใช้สายไฟฟ้า AWG # 1/0

จากตัวอย่างข้างต้น จะเห็นว่าควรต้องเปลี่ยนขนาดสายไฟฟ้าในช่วงจาก Node G - H
ให้เป็น # 1/0 AWG ด้วย เพื่อให้มีความเหมาะสมในวงจรด้วยเหตุผลที่ได้กล่าวมาแล้วข้างต้น จากนั้นให้หา

ค่าแรงดันไฟฟ้าตกที่แท้จริง (Actual Voltage Drop) ของสายไฟฟ้าที่เปลี่ยนใหม่ด้วย
