6.3 การพิจารณาเลือกขนาดสายไฟฟ้าส าหรับ Load ที่เป็นแบบ 13 W

ในการพิจารณาครั้งนี้แบ่งออกเป็น 2 แบบ คือ เมื่อวงจรของ Load ที่น ามาต่อเกิดความ

สมดุลย์ และไม่สมดุลย์

6.3.1 วงจรเกิดความสมดุลย์

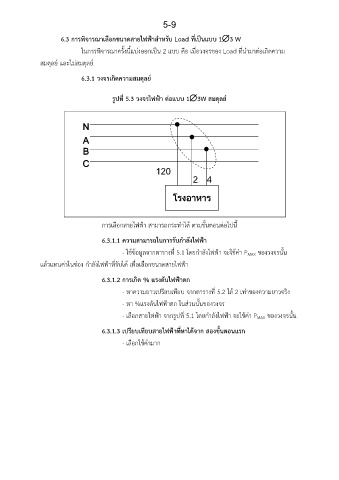

รูปที่ 5.3 วงจรไฟฟ้า ต่อแบบ 13W สมดุลย์

N

A

B
C

120 2 4

ฟุต
7
โรงอำหำร

การเลือกสายไฟฟ้า สามารถกระท าได้ ตามขั้นตอนต่อไปนี้

6.3.1.1 ความสามารถในการรับก าลังไฟฟ้า
- ใช้ข้อมูลจากตารางที่ 5.1 โดยก าลังไฟฟ้า จะใชค่า P ของวงจรนั้น
้
MAX
แล้วแทนค่าในช่อง ก าลังไฟฟ้าที่รับได้ เพื่อเลือกขนาดสายไฟฟ้า

6.3.1.2 การเกิด % แรงดันไฟฟ้าตก

ี่
- หาความยาวเปรียบเทียบ จากตารางท 5.2 ได้ 2 เท่าของความยาวจริง
- หา %แรงดันไฟฟ้าตก ในส่วนนั้นของวงจร

ี่
- เลือกสายไฟฟ้า จากรูปท 5.1 โดยก าลังไฟฟ้า จะใช้ค่า P ของวงจรนั้น
MAX
6.3.1.3 เปรียบเทียบสายไฟฟ้าที่หาได้จาก สองขั้นตอนแรก

- เลือกใช้คามาก
่
