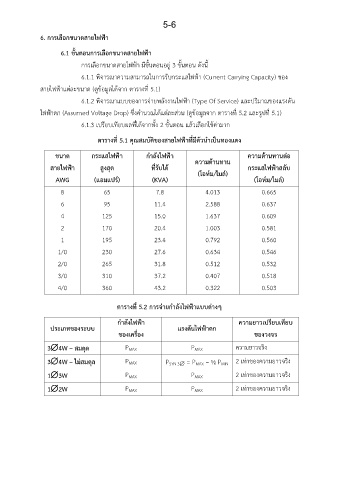

5-6

6. การเลือกขนาดสายไฟฟ้า

6.1 ขั้นตอนการเลือกขนาดสายไฟฟ้า

การเลือกขนาดสายไฟฟ้า มีขั้นตอนอยู่ 3 ขั้นตอน ดังนี้

6.1.1 พิจารณาความสามารถในการรับกระแสไฟฟ้า (Current Carrying Capacity) ของ
้
สายไฟฟ้าแต่ละขนาด (ดูข้อมูลไดจาก ตารางที่ 5.1)
6.1.2 พิจารณาแบบของการจ่ายพลังงานไฟฟ้า (Type Of Service) และปริมาณของแรงดัน

ี่
ไฟฟ้าตก (Assumed Voltage Drop) ซึ่งค านวณได้แต่ละส่วน (ดูข้อมูลจาก ตารางที่ 5.2 และรูปท 5.1)
้
6.1.3 เปรียบเทียบผลที่ได้จากทั้ง 2 ขั้นตอน แล้วเลือกใชค่ามาก

ตารางที่ 5.1 คุณสมบัติของสายไฟฟ้าที่มีตัวน าเป็นทองแดง

ขนาด กระแสไฟฟ้า ก าลังไฟฟ้า ความต้านทานต่อ

สายไฟฟ้า สูงสุด ที่รับได ้ ความต้านทาน กระแสไฟฟ้าสลับ
์
AWG (แอมแปร) (KVA) (โอห์ม/ไมล์) (โอห์ม/ไมล์)
8 65 7.8 4.013 0.665

6 95 11.4 2.588 0.637
4 125 15.0 1.637 0.609

2 170 20.4 1.003 0.581
1 195 23.4 0.792 0.560

1/0 230 27.6 0.634 0.546

2/0 265 31.8 0.512 0.532
3/0 310 37.2 0.407 0.518

4/0 360 43.2 0.322 0.503

ตารางที่ 5.2 การจ่ายก าลังไฟฟ้าแบบต่างๆ

ก าลังไฟฟ้า ความยาวเปรียบเทียบ
ประเภทของระบบ แรงดันไฟฟ้าตก
ของเครื่อง ของวงจร

34W – สมดุล P P ความยาวจริง
MAX
MAX
34W – ไม่สมดุล P P SYN 3 = P – ½ P 2 เท่าของความยาวจริง
MAX
MAX
MIN
13W P P 2 เท่าของความยาวจริง
MAX
MAX
12W P P 2 เท่าของความยาวจริง
MAX
MAX
