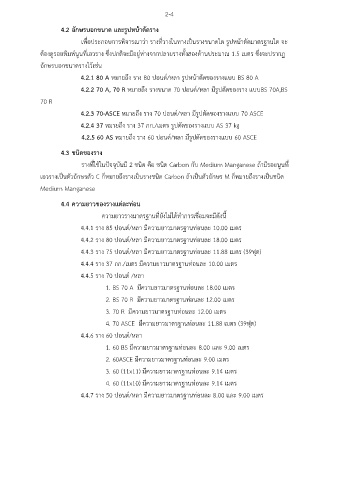

2-4

4.2 อักษรบอกขนาด และรูปหน้าตัดราง

เพื่อประกอบการพิจารณาว่า รางที่วางในทางเป็นรางขนาดใด รูปหน้าตัดมาตรฐานใด จะ

ต้องดูรอยพิมพ์นูนที่เอวราง ซึ่งปกติจะมีอยู่ห่างจากปลายรางทั้งสองด้านประมาณ 1.5 เมตร ซึ่งจะปรากฏ
อักษรบอกขนาดรางไว้เช่น

4.2.1 80 A หมายถึง ราง 80 ปอนด์/หลา รูปหน้าตัดของรางแบบ BS 80 A
4.2.2 70 A, 70 R หมายถึง รางขนาด 70 ปอนด์/หลา มีรูปตัดของราง แบบBS 70A,BS

70 R

4.2.3 70-ASCE หมายถึง ราง 70 ปอนด์/หลา มีรูปตัดของรางแบบ 70 ASCE
4.2.4 37 หมายถึง ราง 37 กก./เมตร รูปตัดของรางแบบ AS 37 kg

4.2.5 60 AS หมายถึง ราง 60 ปอนด์/หลา มีรูปตัดของรางแบบ 60 ASCE

4.3 ชนิดของราง

รางที่ใช้ในปัจจุบันมี 2 ชนิด คือ ชนิด Carbon กับ Medium Manganese ถ้ามีรอยนูนที่

เอวรางเป็นตัวอกษรตัว C ก็หมายถึงรางเป็นรางชนิด Carbon ถ้าเป็นตัวอักษร M ก็หมายถึงรางเป็นชนิด
ั
Medium Manganese

่
4.4 ความยาวของรางแต่ละทอน
ความยาวรางมาตรฐานที่ยังไม่ได้ทำการเชื่อมจะมีดังนี้

4.4.1 ราง 85 ปอนด์/หลา มีความยาวมาตรฐานท่อนละ 10.00 เมตร
4.4.2 ราง 80 ปอนด์/หลา มีความยาวมาตรฐานท่อนละ 18.00 เมตร

4.4.3 ราง 75 ปอนด์/หลา มีความยาวมาตรฐานท่อนละ 11.88 เมตร (39ฟุต)

4.4.4 ราง 37 กก./เมตร มีความยาวมาตรฐานท่อนละ 10.00 เมตร
4.4.5 ราง 70 ปอนด์ /หลา

1. BS 70 A มีความยาวมาตรฐานท่อนละ 18.00 เมตร
2. BS 70 R มีความยาวมาตรฐานท่อนละ 12.00 เมตร

3. 70 R มีความยาวมาตรฐานท่อนละ 12.00 เมตร

4. 70 ASCE มีความยาวมาตรฐานท่อนละ 11.88 เมตร (39ฟุต)
4.4.6 ราง 60 ปอนด์/หลา

1. 60 BS มีความยาวมาตรฐานท่อนละ 8.00 และ 9.00 เมตร

2. 60ASCE มีความยาวมาตรฐานท่อนละ 9.00 เมตร
3. 60 (11x11) มีความยาวมาตรฐานท่อนละ 9.14 เมตร

4. 60 (11x10) มีความยาวมาตรฐานท่อนละ 9.14 เมตร
4.4.7 ราง 50 ปอนด์/หลา มีความยาวมาตรฐานท่อนละ 8.00 และ 9.00 เมตร
