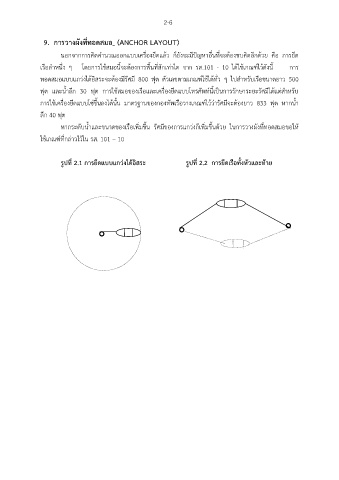

Page 30 - ท่าเรือและท่าเทียบเรือ
P. 30
2-6
9. การวางผังที่ทอดสมอ (ANCHOR LAYOUT)
ี
นอกจากการคิดคำนวณออกแบบเครื่องยึดแล้ว ก็ยังจะมีปัญหาอื่นที่จะต้องขบคิดอกด้วย คือ การยึด
เรือลำหนึ่ง ๆ โดยการใช้สมอนี้จะต้องการพื้นที่สักเท่าใด จาก รส.101 - 10 ได้ใช้เกณฑ์ไว้ดังนี้ การ
ทอดสมอแบบแกว่งได้อิสระจะต้องมีรัศมี 800 ฟุต ตัวเลขตามเกณฑ์ใช้ได้ทั่ว ๆ ไปสำหรับเรือขนาดยาว 500
ฟุต และน้ำลึก 30 ฟุต การใช้สมอของเรือและเครื่องยึดแบบโทรศัพท์นี้เป็นการรักษาระยะรัศมีได้แต่สำหรับ
์
การใช้เครื่องยึดแบบโซ่ขึ้นลงได้นั้น มาตรฐานของกองทัพเรือวางเกณฑไว้ว่ารัศมีจะต้องยาว 833 ฟุต หากน้ำ
ลึก 40 ฟุต
ิ่
็
หากระดับน้ำและขนาดของเรือเพมขึ้น รัศมีของการแกว่งกเพิ่มขึ้นด้วย ในการวางผังที่ทอดสมอขอให้
ใช้เกณฑ์ที่กล่าวไว้ใน รส. 101 – 10
รูปที่ 2.1 การยึดแบบแกว่งได้อิสระ รูปที่ 2.2 การยึดเรือทั้งหัวและท้าย
