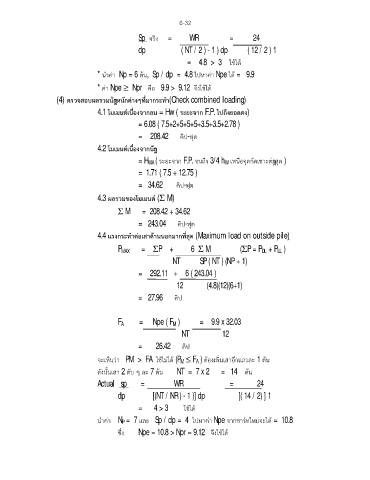

6-32

Sp จริง = WR = 24
dp ( NT / 2 ) - 1 ) dp ( 12 / 2 ) 1

= 4.8 > 3 ใชได
ํ
* นาคา Np = 6 ตน, Sp / dp = 4.8 ไปหาคา Npe ได = 9.9
* คา Npe ‡ Npr คือ 9.9 > 9.12 จึงใชได

า
(4) ตรวจสอบผลรวมนํหนักตางๆที่มากระทํา(Check combined loading)
้

ื่
4.1 โมเมนตเนองจากลม = Hw ( ระยะจาก F.P. ไปถงยอดตง)
ึ
= 6.08 ( 7.5+2+5+5+5+3.5+3.5+2.78 )
= 208.42 คิป-ฟุต
4.2 โมเมนตเนองจากนํ

ื่
า
้
า
ื
= H WA ( ระยะจาก F.P. จนถึง 3/4 h W เหนอจุดกัดเซาะต่ํสุด )
= 1.71 ( 7.5 + 12.75 )
= 34.62 คิป-ฟุต
4.3 ผลรวมของโมเมนต (S M)

S M = 208.42 + 34.62
= 243.04 คิป-ฟุต

4.4 แรงกระทําตอเสาดานนอกมากที่สุด (Maximum load on outside pile)
P MAX = SP + 6 S M (SP = P DL + P LL )

NT SP ( NT ) (NP + 1)
= 292.11 + 6 ( 243.04 )

12 (4.8)(12)(6+1)
= 27.96 คิป

F A = Npe ( F M ) = 9.9 x 32.03

NT 12
= 26.42 คิป

จะเหนวา PM > FA ใชไมได (P M £ F A ) ตองเพิ่มเสาอกแถวละ 1 ตน
ี
็
ั
ดงนั้นเสา 2 ตับ ๆ ละ 7 ตน NT = 7 x 2 = 14 ตน
Actual sp = WR = 24

dp [(NT / NR ) - 1 )] dp [( 14 / 2) ] 1
= 4 > 3 ใชได


ํ
นาคา N P = 7 และ Sp / dp = 4 ไปหาคา Npe จากชารทใหมจะได = 10.8
ซึ่ง Npe = 10.8 > Npr = 9.12 จึงใชได
