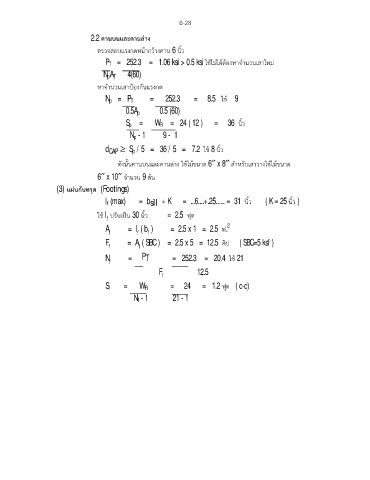

6-28


2.2 คานบนและคานลาง
ตรวจสอบแรงกดหนากวางคาน 6 นิ้ว


P T = 252.3 = 1.06 ksi > 0.5 ksi ใชไมไดตองหาจานวนเสาใหม
ํ
N pA T 4(60)
หาจํานวนเสาปองกนแรงกด

ั
N p = P T = 252.3 = 8.5 ใช 9
0.5A p 0.5 (60)
S p = W R = 24 ( 12 ) = 36 นิ้ว

N p - 1 9 - 1

d ‡ S p / 5 = 36 / 5 = 7.2 ใช 8 นิ้ว
CAP
ดังนั้นคานบนและคานลาง ใชไมขนาด 6† x 8† สําหรบเสาวางใชไมขนาด
ั
6† x 10† จํานวน 9 ตน
(3) แผนกันทรุด (Footings)
l f (max) = b + K = ...6....+.25...... = 31 นิ้ว ( K = 25 นิ้ว )
sill
ั
ใช l ปรบเปน 30 นิ้ว = 2.5 ฟุต
f
2
A = l ( b ) = 2.5 x 1 = 2.5 ฟ.
f f f
F = A ( SBC ) = 2.5 x 5 = 12.5 คิป ( SBC=5 ksf )
f f
P
N = T = 252.3 = 20.4 ใช 21
f
F 12.5
f
S f = W R = 24 = 1.2 ฟุต ( c-c)
N f - 1 21 - 1
