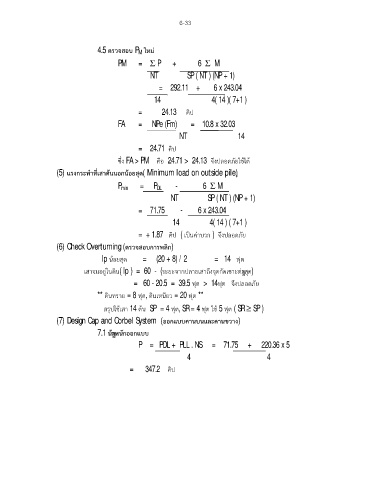

6-33

4.5 ตรวจสอบ P M ใหม

PM = S P + 6 S M

NT SP ( NT ) (NP + 1)
= 292.11 + 6 x 243.04

14 4( 14 )( 7+1 )
= 24.13 คิป

FA = NPe (Fm) = 10.8 x 32.03
NT 14

= 24.71 คิป
ซึ่ง FA > PM คือ 24.71 > 24.13 จึงปลอดภัยใชได

(5) แรงกระทําที่เสาตนนอกนอยสุด( Minimum load on outside pile)

P min = P DL - 6 S M

NT SP ( NT ) (NP + 1)
= 71.75 - 6 x 243.04

14 4( 14 ) ( 7+1 )

= + 1.87 คิป ( เปนคาบวก ) จึงปลอดภัย
(6) Check Overturning (ตรวจสอบการพลิก)
lp นอยสุด = (20 + 8) / 2 = 14 ฟุต

ึ
เสาจมอยูในดิน( lp ) = 60 - (ระยะจากปลายเสาถงจุดกัดเซาะต่ําสุด)
= 60 - 20.5 = 39.5 ฟุต > 14ฟุต จึงปลอดภัย

ี
** ดินทราย = 8 ฟุต, ดินเหนยว = 20 ฟุต **
ุ
สรปใชเสา 14 ตน SP = 4 ฟุต, SR = 4 ฟุต ใช 5 ฟุต ( SR ‡ SP )
(7) Design Cap and Corbel System (ออกแบบคานบนและคานขวาง)

7.1 นํหนักออกแบบ
า
้
P = PDL + PLL . NS = 71.75 + 220.36 x 5
4 4
= 347.2 คิป
