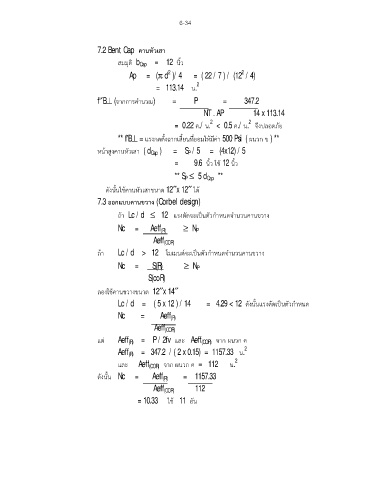

6-34

7.2 Bent Cap คานหัวเสา

สมมุติ b Cap = 12 นิ้ว
2
2
Ap = (p d )/ 4 = ( 22 / 7 ) / (12 / 4)
2
= 113.14 น.
f'¢B^ (จากการคานวณ) = P = 347.2
ํ
NT . AP 14 x 113.14
2
2
= 0.22 ค./ น. < 0.5 ค./ น. จึงปลอดภัย
ั้
** f'B^ = แรงกดตงฉากเสี้ยนที่ยอมใหมีคา 500 Psi ( ผนวก ข ) **

ั
หนาสูงคานหวเสา ( d Cap ) = S P / 5 = (4x12) / 5
= 9.6 นิ้ว ใช 12 นิ้ว
** S P £ 5 d Cap **

ั้
ดังนนใชคานหัวเสาขนาด 12†x 12† ได
7.3 ออกแบบคานขวาง (Corbel design)

ํ
ั
ถา Lc / d £ 12 แรงตดจะเปนตัวกาหนดจํานวนคานขวาง
Nc = Aeff (R) ‡ N P
Aeff (COR)

ถา Lc / d > 12 โมเมนตจะเปนตวกาหนดจํานวนคานขวาง
ํ
ั
Nc = S(R) ‡ N P
S(coR)

ลองใชคานขวางขนาด 12†x 14†

Lc / d = ( 5 x 12 ) / 14 = 4.29 < 12 ดังนนแรงตัดเปนตวกาหนด
ั้
ั
ํ
Nc = Aeff (R)
Aeff (COR)
แต Aeff (R) = P / 2fv และ Aeff (COR) จาก ผนวก ค
2
Aeff (R) = 347.2 / ( 2 x 0.15) = 1157.33 น.
2
และ Aeff (COR) จาก ผนวก ค = 112 น.
ั
ดงนั้น Nc = Aeff (R) = 1157.33
Aeff (COR) 112

= 10.33 ใช 11 อัน
