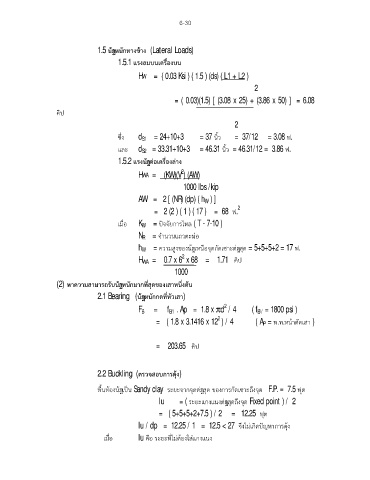

6-30

า
1.5 นํหนักทางขาง (Lateral Loads)
้
1.5.1 แรงลมบนเครื่องบน

HW = ( 0.03 Ksi ) ( 1.5 ) (ds) ( L1 + L2 )
2

= ( 0.03)(1.5) [ (3.08 x 25) + (3.86 x 50) ] = 6.08
คิป

2
ซึ่ง d S1 = 24+10+3 = 37 นิ้ว = 37/12 = 3.08 ฟ.

และ d S2 = 33.31+10+3 = 46.31 นิ้ว = 46.31/12 = 3.86 ฟ.
้

1.5.2 แรงนํตอเครื่องลาง
า
2
HWA = (KW)(V ) (AW)
1000 lbs /kip
AW = 2 [ (NR) (dp) ( h W ) ]
2
= 2 (2 ) ( 1 ) ( 17 ) = 68 ฟ.

เมื่อ K W = ปจจัยการไหล ( T - 7-10 )
N R = จํานวนแถวตะมอ
ั
h W = ความสูงของน้ําเหนือจุดกดเซาะต่ํสุด = 5+5+5+2 = 17 ฟ.
า
2
H WA = 0.7 x 6 x 68 = 1.71 คิป
1000

า
ึ่
(2) หาความสามารถรับนํหนักมากที่สุดของเสาหนงตน
้
า
้
2.1 Bearing (นํหนักกดที่หัวเสา)
2
F B = f B// . Ap = 1.8 x pd / 4 ( f B// = 1800 psi )
2
= ( 1.8 x 3.1416 x 12 ) / 4 ( A P = พ.ท.หนาตัดเสา )

= 203.65 คิป

2.2 Buckling (ตรวจสอบการดุง)

า
ึ
้

พื้นทองนํเปน Sandy clay ระยะจากจุดต่ํสุด ของการกัดเซาะถงจุด F.P. = 7.5 ฟุต
า
ึ
lu = ( ระยะแกงแนงต่ําสุดถงจุด Fixed point ) / 2
= ( 5+5+5+2+7.5 ) / 2 = 12.25 ฟุต
lu / dp = 12.25 / 1 = 12.5 < 27 จึงไมเกิดปญหาการดุง
ี่
เมื่อ lu คือ ระยะทไมตองใสแกงแนง
