6-27


ั

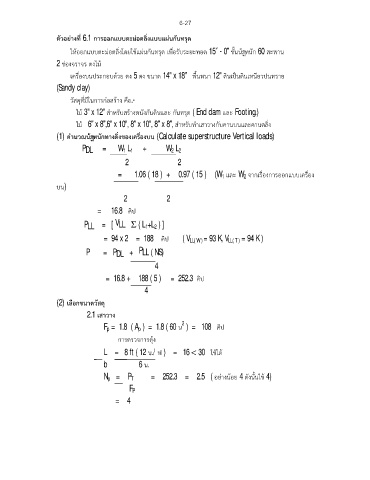

ตวอยางที่ 6.1 การออกแบบตะมอตลิ่งแบบแผนกันทรุด
า

้
ใหออกแบบตะมอตลิ่งโดยใชแผนกนทรุด เพื่อรับระยะทอด 15¢ - 0" ชั้นนํหนัก 60 สะพาน
ั

2 ชองจราจร ตงไม
ื่

เครองบนประกอบดวย ตง 5 ตง ขนาด 14" x 18" พื้นหนา 12" ดินเปนดินเหนียวปนทราย
(Sandy clay)
วัสดุที่มีในการกอสราง คือ.-

ไม 3" x 12" สําหรบสรางพนังกนดินและ กนทรุด ( End dam และ Footing.)
ั
ั
ั

ไม 6" x 8",6" x 10", 8" x 10", 8" x 8", สําหรับทําเสาวางกบคานบนและคานตลิ่ง
ั
า
ํ
้
(1) คานวณนํหนักทางดิ่งของเครื่องบน (Calculate superstructure Vertical loads)
P = W 1 L 1 + W 2 L 2
DL
2 2
ื่
่
ื
= 1.06 ( 18 ) + 0.97 ( 15 ) (W 1 และ W 2 จากเรองการออกแบบเครอง
บน)
2 2
= 16.8 คิป
V
P = [ LL S ( L 1+L 2 ) ]
LL
= 94 x 2 = 188 คิป ( V LL( W ) = 93 K, V LL( T ) = 94 K )

P
P = P + LL ( NS)

DL
4
= 16.8 + 188 ( 5 ) = 252.3 คิป

4
ั
(2) เลือกขนาดวสดุ
2.1 เสาวาง
2
F p = 1.8 ( A p ) = 1.8 ( 60 น ) = 108 คิป
การตรวจการดุง

L = 8 ft ( 12 น./ ฟ ) = 16 < 30 ใชได
b 6 น.

ั้

N p = P T = 252.3 = 2.5 ( อยางนอย 4 ดังนนใช 4)
F P
= 4
