5-24


ตอไปนี้เปนตารางที่ใชในการออกแบบ คือ.-

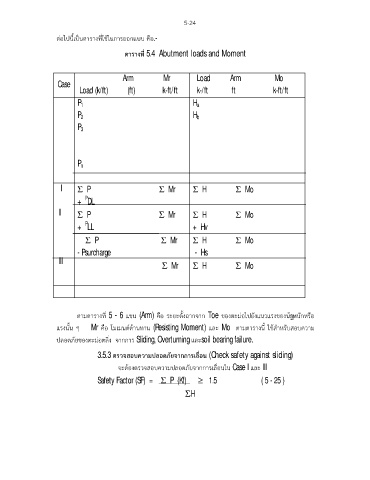

ตารางที่ 5.4 Abutment loads and Moment

Arm Mr Load Arm Mo
Case
Load (k/ft) (ft) k-ft/ft k-/ft ft k-ft/ft
P 1 H a

P 2 H b
P 3

P n

I S P S Mr S H S Mo
P
+ DL
II S P S Mr S H S Mo
+ LL + Hv
P
S P S Mr S H S Mo
- Psurcharge - Hs

III
S Mr S H S Mo

้
ตามตารางท ี่ 5 - 6 แขน (Arm) คือ ระยะตั้งฉากจาก Toe ของตะมอไปยังแนวแรงของนํหนักหรือ
า
ี้
ั
แรงนั้น ๆ Mr คือ โมเมนตตานทาน (Resisting Moment) และ Mo ตามตารางน ใชสําหรบสอบความ
ปลอดภัยของตะมอตลิ่ง จากการ Sliding, Overturning และsoil bearing failure.
3.5.3 ตรวจสอบความปลอดภยจากการเลื่อน (Check safety against sliding)
ั
จะตองตรวจสอบความปลอดภัยจากการเลื่อนใน Case I และ III

Safety Factor (SF) = S P (Kf) ‡ 1.5 ( 5 - 25 )
SH
