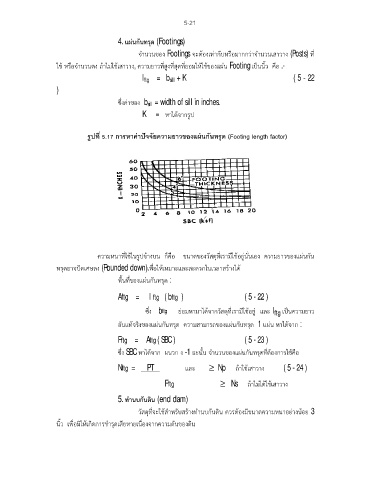

5-21

4. แผนกนทรุด (Footings)
ั
ั
จํานวนของ Footings จะตองเทากบหรือมากกวาจํานวนเสาวาง (Posts) ที่

ี่
ื
ใช หรอจํานวนตง ถาไมใชเสาวาง, ความยาวที่สูงทสุดที่ยอมใหใชของแผน Footing เปนนิ้ว คือ .-

l ftg = b sill + K ( 5 - 22
)
ซึ่งคาของ b sill = width of sill in inches.

K = หาไดจากรูป

่
ุ
่
ั
ู
รปที 5.17 การหาคาปจจัยความยาวของแผนกันทรด (Footing length factor)


ู
ี่
ความหนาทใชในรปขางบน ก็คือ ขนาดของวัสดุทเรามใชอยูนั่นเอง ความยาวของแผนกัน
ี
ี่
ทรุดอาจปดเศษลง (Rounded down)เพื่อใหเหมาะและสะดวกในเวลาสรางได


พื้นทของแผนกนทรุด :
ั
ี่
Aftg = l ftg ( bftg ) ( 5 - 22 )
ี่
ซึ่ง bftg ยอมหามาไดจากวัสดุทเรามีใชอยู และ l เปนความยาว
ftg
ั
ั
อนแทจรงของแผนกนทรุด ความสามารถของแผนกนทรุด 1 แผน หาไดจาก :
ั
ิ
Fftg = Aftg ( SBC ) ( 5 - 23 )
ซึ่ง SBC หาไดจาก ผนวก ง -1 ฉะนั้น จํานวนของแผนกนทรุดที่ตองการใชคือ
ั
Nftg = PT และ ‡ Np ถาใชเสาวาง ( 5 - 24 )
Fftg ‡ Ns ถาไมไดใชเสาวาง

5. ทํานบกันดิน (end dam)

วัสดุที่จะใชสําหรบสรางทํานบกนดิน ควรตองมขนาดความหนาอยางนอย 3
ี
ั

ั
ื่

นิ้ว เพื่อมิใหเกดการชํารุดเสียหายเนองจากความดันของดิน
ิ
