5-26

5. จะชวยตะมอมิใหมการ Sliding ได คาของ H p ใชเพียงครึ่งหนึงในการ
ี

่

ํ
็
็
ึ้
ิ
คานวณ เนื่องจากวา คาเตมที่อาจไมเกดขนกได สัมประสิทธิของ Passive earth pressure. K p ได
อธิบายไวแลว.
Hp = Kp g s ( h¢ p - h p ) ( 5 - 27 )
2
2
2
ั้
มิติของ Key ครงแรกจากการเลือกสามารถเปลี่ยนแปลงไดในการออกแบบ คือ.-
hk » ha
4
bk ‡ hk and ‡ 1 feet
3

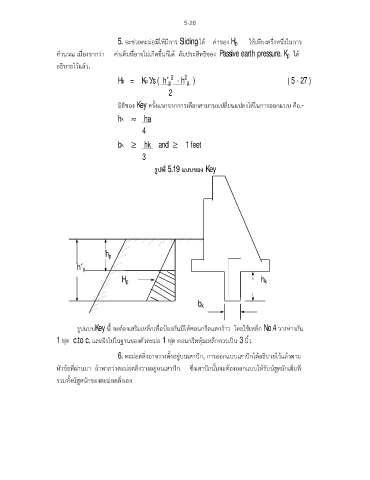

รูปที่ 5.19 แบบของ Key

h p

h¢ p

H p h k

b k



ั
ิ

รปแบบKey นี้ จะตองเสริมเหล็กเพื่อปองกนมใหคอนกรีตแตกราว โดยใชเหล็ก No.4 วางหางกัน
ู
ุ
1 ฟุต c.to c. และฝงไปในฐานของตัวตะมอ 1 ฟุต คอนกรีตหมเหล็กควรเปน 3 นิ้ว
6. ตะมอตลิ่งอาจวางตั้งอยูบนเสาปก, การออกแบบเสาปกไดอธิบายไวแลวตาม

ั

ั
หวขอที่ผานมา ถาหากวาตะมอตลิ่งวางอยูบนเสาปก ซึ่งเสาปกนั้นจะตองออกแบบใหรบนํหนักเต็มที่
้
า




รวมทั้งน้ํหนักของตะมอตลิ่งเอง
า

