5-27

3.5.6 ตรวจสอบแรงดนของดิน (Check soil bearing pressure)
ั
1. เนื่องจากวามีแรงทางระดบเทาๆ กัน กบแรงทางดิ่งที่กระทําตอตะมอตลิ่ง
ั
ั


ั
แรงดันของดินยอมเปลี่ยนแปลงตามรปขางลาง แรงลัพธอนเนื่องจากแรงดันดินน จะกระทําไมตรงศูนย คือ
ู
ี้

ู
ู
เยื้องศนยไปเปนระยะ e จากรปทางเรขาคณิตของตัวตะมอ ระยะ e นี้ คือ.-
e = ba - ( å Mr - å Mo) ( 5 - 28 )
2 å P
คาของ åMr, åMo และ åP เอามาจากตาราง 5 - 4 และ ba เปน Abutment width ถา

ระยะ e เอามาเปนคาบวก ( + ) แรงลัพทจะอยูทางซายของแนวศนยกลาง และแรงสูงสุดจะเกิดขนทางดาน
ู

ึ้


ู

TOE ดังแสดงในรปขางลาง (1) ถาหากคาของ e ออกมาเปนคาลบ ( - ) แรงลัพทจะอยูทางขวาของแนว


ู
ู
ศนยกลาง และแรงสูงสุดจะเกิดทางดาน Heel ดังแสดงในรปขางลาง (2)
้
ื
้
า


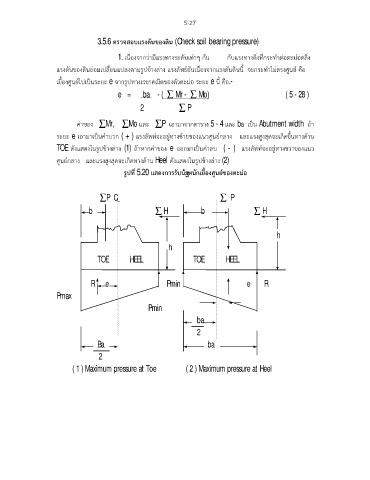

รูปที่ 5.20 แสดงการรับนํหนักเยองศนยของตะมอ
ู

åP C L å P
b å H b å H

h
h
TOE HEEL TOE HEEL

R e Pmin e R
Pmax
Pmin

ba

2
Ba ba

2
( 1 ) Maximum pressure at Toe ( 2 ) Maximum pressure at Heel
